Ako dodávateľ relé 30A sa často stretávam so zákazníkmi, ktorí potrebujú diagnostikovať, či sú ich 30A relé chybné. V tomto blogovom príspevku sa podelím o niekoľko praktických metód, ktoré vám pomôžu skontrolovať, či je relé 30A v dobrom pracovnom stave.
Pochopenie základov relé 30A
Predtým, ako sa ponoríte do procesu testovania, je nevyhnutné pochopiť, čo je relé 30A a ako to funguje. Relé 30A je elektromagnetický spínač, ktorý zvládne prúd až 30 ampérov. Skladá sa z cievky, kotvy, kontaktov a pružiny. Keď elektrický prúd preteká cievkou, vytvorí magnetické pole, ktoré ťahá kotvu smerom k cievke, zatvára kontakty a umožňuje prúdenie prúdu cez obvod. Keď sa prúd cez cievku zastaví, pružina vytiahne kotvu späť do pôvodnej polohy, otvorí kontakty a preruší prúd prúdu.
Vizuálna kontrola
Prvým krokom pri kontrole relé 30A je vizuálna kontrola. To vám môže pomôcť identifikovať zjavné príznaky poškodenia alebo opotrebenia.
- Fyzické poškodenie: Vyhľadajte akékoľvek viditeľné praskliny, popáleniny alebo zlomy v reléovom kryte. Prasknuté puzdro môže vystaviť vnútorné komponenty prachu a vlhkosti, čo môže viesť k krátkym obvodom alebo iným poruchám. Horenia na relé môžu naznačovať prehriatie, ktoré by mohlo byť spôsobené nadmerným prúdom alebo krátkeho obvodu v obvode, ktorý ovláda.
- Korózia: Skontrolujte kontakty, či neobsahujú známky korózie. Korózia môže zabrániť tomu, aby kontakty vytvorili dobré elektrické pripojenie, čo vedie k prerušovaniu alebo úplnej strate energie v obvode. Ak na kontaktoch vidíte zelenú alebo bielu práškovú látku, je to znak korózie.
- Voľné spojenia: Uistite sa, že všetky pripojenia, vrátane vodičov pripojených k relé terminálu, sú bezpečné. Voľné pripojenia môžu spôsobiť poklesy napätia a nevyspytateľné správanie.
Testovanie cievky
Cievka je rozhodujúcou súčasťou relé, pretože je zodpovedná za vytvorenie magnetického poľa, ktoré aktivuje relé. Na testovanie cievky môžete použiť multimeter.
- Nastaviť multimeter: Nastavte multimeter na nastavenie Resistance (OHMS). To vám umožní zmerať elektrický odpor cievky.
- Pripojiť sondy: Pripojte sondy multimetra k dvom terminálom cievky. Dobrá cievka by mala mať špecifickú hodnotu odporu, ktorá sa zvyčajne nachádza v údajovom prenose relé. Ak multimeter vykazuje nekonečný odpor, znamená to, že cievka je otvorená - obvod, čo je znakom chybného relé. Ak je odpor veľmi nízky alebo blízko nuly, môže naznačovať krátky obvod v cievke.
Testovanie kontaktov
Kontakty sú ďalšou kritickou súčasťou relé, pretože sú zodpovedné za výrobu a prelomenie elektrického obvodu. Kontakty môžete otestovať v dvoch štátoch: normálne otvorené (NO) a normálne uzavreté (NC) stavy.
- Normálne otvorené (nie) kontakty: V stave pod napätím (keď nie je prúdom prúdenie cez cievku), nemali by byť otvorené žiadne kontakty. Na túto kontrolu môžete použiť multimeterový nastavený nastavenie kontinuity alebo odporu. Pripojte sondy multimetra k kontaktom NO. Multimeter by mal vykazovať nekonečný odpor, čo naznačuje, že kontakty sú otvorené.
- Normálne uzavreté (NC) kontakty: V de - napájanom stave by sa mali kontakty NC uzavrieť. Pripojte multimetrové sondy k kontaktom NC. Multimeter by mal vykazovať veľmi nízky odpor (blízko nuly), čo naznačuje, že kontakty sú uzavreté.
- Energizácia relé: Ak chcete otestovať kontakty Po napájaní relé, musíte na cievku aplikovať príslušné napätie. Môžete použiť napájací zdroj na použitie menovité napätie (napr. 12V pre a30A12V relé DPS). Keď je relé napájané, nemali by sa zatvoriť kontakty a nemali by sa otvoriť kontakty NC. Skontrolujte odpor kontaktov znova pomocou multimetra, aby ste to potvrdili.
Funkčné testovanie
Okrem vyššie uvedených testov môžete vykonať funkčný test, aby ste zistili, či relé funguje tak, ako sa očakáva v skutočnom scenári sveta.
- Zostavte testovací obvod: Môžete zostaviť jednoduchý testovací obvod pomocou napájacieho zdroja, zaťaženia (napríklad žiarovku alebo odporu) a relé. Pripojte napájací zdroj k cievke relé, aby ste ho napájali. Ak je relé napájané, zaťaženie by sa malo zapnúť, ak sa v obvode nepoužívajú žiadne kontakty. Po odstránení napájania cievky by sa zaťaženie malo vypnúť.
- Skontrolujte prerušovanú prevádzku: Počas funkčného testu venujte pozornosť akejkoľvek prerušovanej prevádzke záťaže. Ak sa zaťaženie neočakávane zapne a vypne, môže to byť znakom chybného relé. Dôvodom môže byť problémy, ako sú slabé kontakty, nefunkčná cievka alebo elektromagnetické rušenie.
Spoločné chyby a ich príčiny
- Kontaktujte zváranie: Kontaktné zváranie sa vyskytuje, keď kontakty spájajú spolu kvôli nadmernému prúdu alebo oblúku. Môže sa to stať, ak sa relé používa na prepnutie vysokého zaťaženia prúdu, napríklad motor alebo kondenzátor. Akonáhle sú kontakty zvárané, relé nebude schopné otvoriť obvod a záťaž zostane napájaná.
- Vyhorenie cievok: Vyhorenie cievky môže byť spôsobené použitím napätia vyššie ako menovité napätie na cievku. To môže prehriať cievku a spôsobiť vyhorenie. Ďalšou príčinou by mohla byť krátky obvod vo vinutí cievok.
- Mechanické zlyhanie: Mechanické zlyhanie sa môže vyskytnúť v dôsledku opotrebenia pohybujúcich sa častí, ako je armatúra a pružina. V priebehu času môže pružina stratiť svoje napätie, alebo sa môže zaseknúť armatúra, čím sa bráni správnemu prevádzke relé.
Výber správneho relé 30A

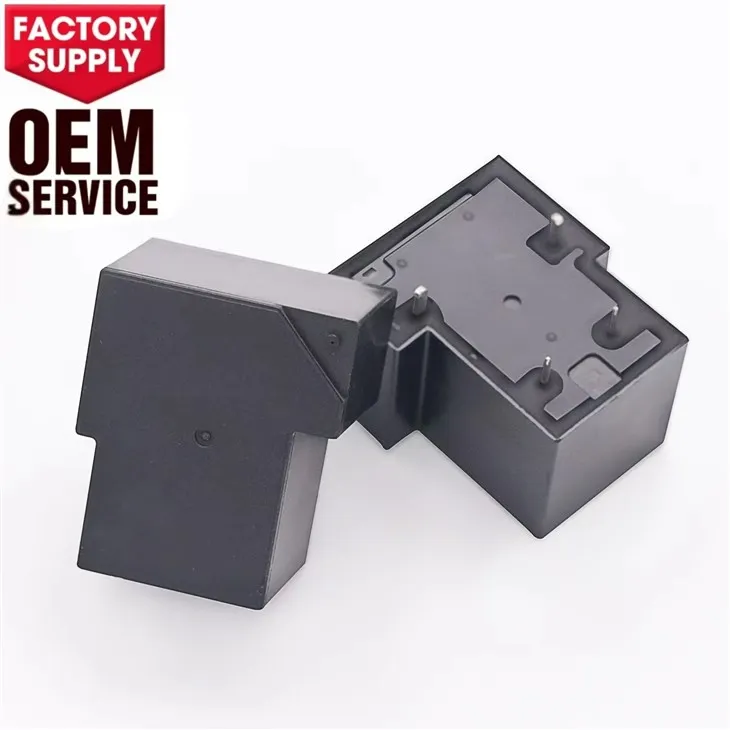

Ak zistíte, že vaše existujúce relé 30A je chybné, je dôležité zvoliť správnu výmenu. Ponúkame rôzne 30A relé, napríklad30A RELE TYP RELE RELEaMINI 30A relé PCB. Tieto relé sú navrhnuté tak, aby spĺňali rôzne požiadavky na aplikáciu, vrátane prepínania vysokého prúdu, kompaktnej veľkosti a spoľahlivého výkonu.
Záver
Pri kontrole, či je relé 30A chybné, vyžaduje kombináciu vizuálnej kontroly, elektrického testovania a funkčného testovania. Podľa krokov uvedených v tomto blogovom príspevku môžete problém presne diagnostikovať a zistiť, či je potrebné vymeniť relé.
Ak ste na trhu s vysokými kvalitnými 30A relé, sme tu, aby sme vám poskytli najlepšie produkty a služby. Či už potrebujete štandardné relé 30A alebo prispôsobené riešenie, môžeme splniť vaše požiadavky. Kontaktujte nás a získajte viac informácií o našom sortimente produktov a začnite rokovania o obstarávaní.
