Ako dodávateľ 30A relé chápem, že prevádzkový zvuk relé môže byť pre mnohých používateľov významným problémom. V priemyselnej automatizácii, domácich spotrebičoch alebo automobilových aplikáciách môže byť hlučné relé nepríjemné a môže dokonca naznačovať potenciálne problémy. V tomto blogovom príspevku sa podelím o niekoľko efektívnych stratégií na zníženie prevádzkového zvuku relé 30A.
Pochopenie zdroja reléového hluku
Predtým, ako sa ponoríme do riešení, je dôležité pochopiť, odkiaľ hluk pochádza. Keď relé pracuje, dva hlavné zdroje generujú zvuk: elektromechanický pohyb kotvy a kontaktné odrazy.
Elektromechanický pohyb sa vyskytuje, keď je cievka pod napätím, čím sa vytvorí magnetické pole, ktoré ťahá armatúru smerom k jadru. Tento náhly pohyb môže spôsobiť vibrácie, ktoré sa prenášajú cez kryt relé a vytvárajú počuteľné kliknutie. Na druhej strane kontaktujte odrazy, keď sa kontakty rýchlo dotýkajú a oddeľujú sa, vytvárajú elektrický oblúk a mechanický hluk.
Výber správneho relé

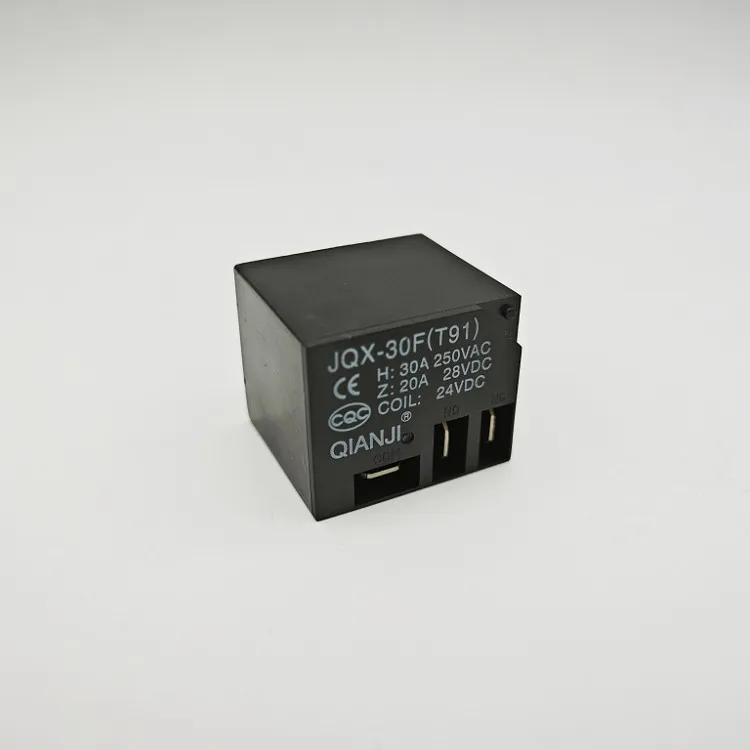

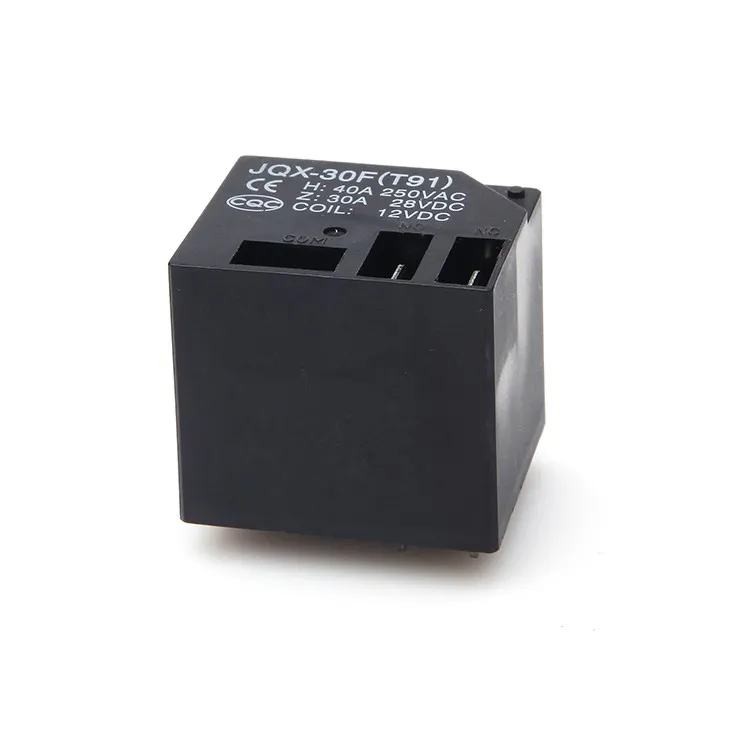

Prvým krokom pri znižovaní šumu relé je zvoliť správny typ relé pre vašu aplikáciu. V našej spoločnosti ponúkame rôzne 30A relé, napríklad24V 30A relé T91,Relé 12v30aa30A12V relé 4-kolík. Tieto relé sú navrhnuté s nízkymi šummi, ako sú optimalizované mechanizmy kotvy a kvalitné kontaktné materiály.
Relé s pomalým uvoľňovaním alebo dizajnom západky môžu tiež pomôcť znížiť hluk. Relé s pomalým uvoľňovaním postupne uvoľňuje armatúru, minimalizuje nárazovú silu a znižuje hluk generovaný počas procesu uvoľňovania. Na druhej strane zachytávanie relé používajú bistabilný mechanizmus, ktorý vyžaduje iba krátky impulz na zmenu stavu kontaktu, čo eliminuje nepretržitú energiu cievok a znižuje spotrebu energie a hluk.
Montáž
Správna montáž a inštalácia relé môžu výrazne znížiť prenos hluku. Uistite sa, že relé je bezpečne namontované na stabilnom povrchu pomocou vhodného montážneho hardvéru. Vyhnite sa pripevneniu relé na tenký alebo flexibilný panel, pretože to môže zosilniť vibrácie a zvýšiť hladinu hluku.
Použitie materiálov nabláňajúcich vibrácie, ako sú gumové tesnenia alebo penové podložky medzi relé a montážny povrch, tiež môže pomôcť absorbovať vibrácie a znížiť hluk. Okrem toho smerovanie zapojenia od relé môže zabrániť tomu, aby vodiče pôsobili ako antény a prenášanie elektromagnetického rušenia (EMI), čo môže prispieť k celkovej úrovni hluku.
Konštrukcia elektrického obvodu
Dizajn elektrického obvodu môže tiež zohrávať rozhodujúcu úlohu pri znižovaní hluku relé. Jednou z účinných metód je použitie obvodu slibber. Snubber obvod pozostáva z odporu a kondenzátora pripojeného v sérii cez reléové kontakty. Keď sa kontakty otvoria, obvod Snubber absorbuje energiu uloženú pri indukčnom zaťažení, čím sa zníži kontaktný odraz a elektrický oblúk, čo zase znižuje hluk.
Ďalším prístupom je použitie obvodu mäkkého štartu. Obvod mäkkého štartu postupne zvyšuje napätie aplikované na relé cievku, čím sa znižuje prúdový prúd a magnetickú silu pôsobiacu na kotvu. Tento hladký proces spustenia minimalizuje nárazovú silu a znižuje hluk generovaný počas energie relé.
Potlačenie cievky
Cievka relé môže byť tiež zdrojom hluku. Ak je cievka pod napätím alebo odstránená napätie, môže generovať hrot napätia, ktorý môže spôsobiť elektromagnetické interferencie (EMI) a zvukový hluk. Na potlačenie týchto špičiek napätia môže byť dióda pripojená cez cievku v spätnej skreslení. Dióda poskytuje cestu na prietok induktívneho prúdu, keď je cievka deged-napr., Zabráňte špičke napätia a znižuje hluk.
Okrem diódy sa môže na potlačenie špičiek cievok napätie použiť aj sieť kapacita rezistora (RC). Sieť RC poskytuje cestu s nízkou impedanciou pre vysokofrekvenčné komponenty hrotu napätia, čím sa znižuje EMI a hluk.
Pravidelná údržba a kontrola
Pravidelná údržba a kontrola relé môžu pomôcť zabezpečiť jeho správnu prevádzku a znížiť hladinu hluku. Pravidelne skontrolujte relé kontakty, či neobsahujú známky opotrebenia, jamiek alebo oxidácie. Ak sú kontakty poškodené, vymeňte relé, aby ste zabránili ďalším hlukom a potenciálnym elektrickým problémom.
Vyčistite kryt relé a kontakty pravidelne, aby ste odstránili prach, nečistoty alebo zvyšky, ktoré sa môžu časom hromadiť. To môže pomôcť zlepšiť elektrickú vodivosť a znížiť kontaktný odpor, ktorý môže prispieť k úrovni hluku.
Záver
Zníženie prevádzkového zvuku relé 30A vyžaduje komplexný prístup, ktorý zahŕňa výber správneho relé, správnu montáž a inštaláciu, návrh elektrických obvodov, potlačenie cievok a pravidelnú údržbu. Implementáciou týchto stratégií môžete výrazne znížiť hladinu hluku vášho relé a zlepšiť celkový výkon a spoľahlivosť vášho systému.
Ak máte záujem dozvedieť sa viac o našich 30A relé alebo máte akékoľvek otázky týkajúce sa zníženia hluku relé, neváhajte nás kontaktovať. Vždy vám radi pomôžeme nájsť najlepšie riešenie pre vašu aplikáciu.
Odkazy
- „Príručka relé“, Eaton Corporation
- „Základy elektromechanického relé,“ konektivita TE
- „Zníženie hluku relé v elektronických obvodoch,“ nástroje Texas
