Testovanie 5-pinového automobilového relé: Príručka dodávateľa
Ahoj! Som dodávateľom 5-pinových automobilových relé a som tu, aby som sa podelil o niekoľko tipov, ako otestovať tieto malé, ale kľúčové komponenty. Či už ste DIY nadšenec alebo profesionálny mechanik, vedieť, ako otestovať 5-kolíkové automobilové relé, je super praktické.
Čo je to 5-kolíkové automobilové relé?
Najprv si rýchlo prejdime, čo je 5-kolíkové automobilové relé. Je to elektricky ovládaný spínač bežne používaný vo vozidlách. 5 kolíkov má rôzne funkcie: 2 kolíky sú pre cievku, ktorá je napájaná na ovládanie relé, a ďalšie 3 kolíky sú pre kontakty spínača. Tieto relé sa používajú vo všetkých druhoch automobilových aplikácií, ako je ovládanie svetiel, ventilátorov a iných elektrických komponentov. Môžete si pozrieť naše5-kolíkové automobilové reléstránku, kde nájdete rôzne relé, ktoré ponúkame.
Prečo testovať 5-kolíkové automobilové relé?
Existuje niekoľko dôvodov, prečo by ste chceli otestovať 5-kolíkové automobilové relé. Možno elektrický systém vášho vozidla nefunguje správne a máte podozrenie, že vinníkom je relé. Alebo možno len robíte nejakú bežnú údržbu a chcete sa uistiť, že je všetko v dobrom stave. Testovanie relé vám môže ušetriť čas a peniaze tým, že vám pomôže včas identifikovať a opraviť problémy.
Nástroje, ktoré budete potrebovať
Pred začatím testovania budete potrebovať niekoľko nástrojov:
- Multimeter: Toto je nevyhnutné na meranie napätia, odporu a kontinuity.
- 12V zdroj napájania: Môžete použiť batériu alebo napájací zdroj.
- Niektoré prepojovacie káble: Pomôžu vám pripojiť relé k zdroju napájania a multimetru.
Testovanie cievky
Prvým krokom pri testovaní 5-pinového automobilového relé je kontrola cievky. Cievka je to, čo vytvára magnetické pole, ktoré ovláda kontakty spínača. Urobíte to takto:
- Nastavte multimeter na nastavenie odporu (ohmy).
- Nájdite 2 kolíky na relé, ktoré sú určené pre cievku. Tie sú na relé zvyčajne označené „85“ a „86“.
- Pripojte sondy multimetra ku kolíkom cievky. V závislosti od typu relé by ste mali dostať hodnotu od niekoľkých ohmov do niekoľkých stoviek ohmov. Ak je údaj nekonečný alebo veľmi vysoký, znamená to, že cievka je otvorená a relé je chybné.
Testovanie kontaktov
Keď už cievku otestujete a funguje, je čas otestovať kontakty spínača. Na 5-pólovom relé sú 3 kontakty: spoločný kontakt (zvyčajne označený "30"), normálne otvorený kontakt (označený "87") a normálne uzavretý kontakt (označený "87a").
- Nastavte multimeter na nastavenie kontinuity.
- Keď relé nie je pod napätím, pripojte sondy multimetra k spoločnému kontaktu a normálne zatvorenému kontaktu. Mali by ste získať údaj o kontinuite (multimeter pípne).
- Teraz pripojte sondy k spoločnému kontaktu a normálne otvorenému kontaktu. Mali by ste dostať údaj bez spojitosti (multimeter nebude pípať).
- Potom pripojte 12 V na kolíky cievky (pomocou 12 V napájacieho zdroja a prepojovacích káblov). Tým sa zopne relé a prepnú sa kontakty.
- Opakujte kroky 2 a 3. Namerané hodnoty by mali byť opačné ako tie, ktoré ste získali predtým. Spoločný a normálne zatvorený kontakt by teraz nemal mať žiadnu spojitosť a spoločný a normálne otvorený kontakt by teraz mal mať spojitosť.
Testovanie časového oneskorenia
Ak testujete a12V časové oneskorenie pre automobilový priemysel, proces je trochu iný. Tieto relé sú navrhnuté tak, aby oneskorili spínanie kontaktov na určitý čas. Ak chcete otestovať relé časového oneskorenia:
- Nastavte multimeter na nastavenie kontinuity.
- Aplikujte 12 V na kolíky cievky a spustite časovač.
- Počkajte na zadané časové oneskorenie (zvyčajne je to vyznačené na relé).
- Skontrolujte kontakty pomocou multimetra. Relé by malo spínať kontakty po uplynutí časového oneskorenia.
Testovanie blokovacieho relé

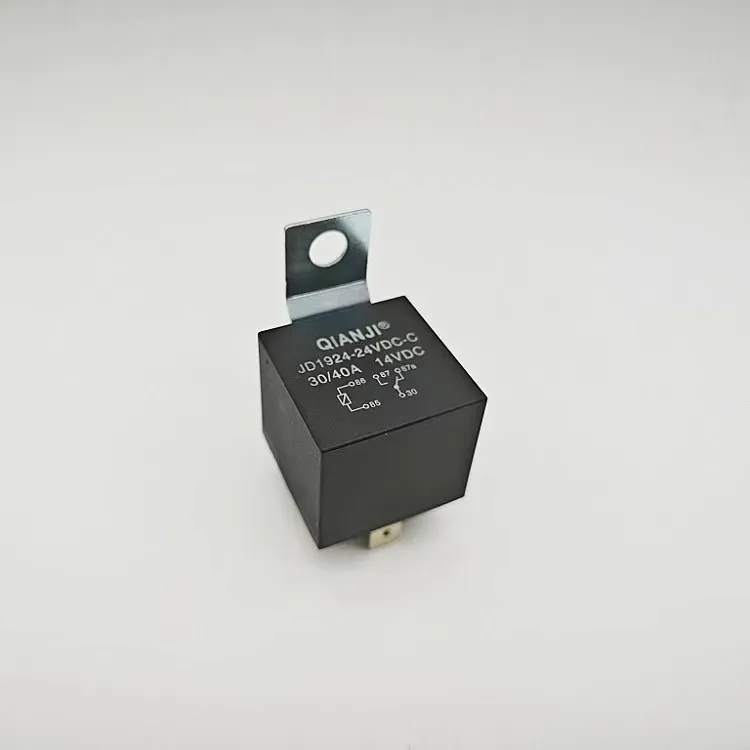

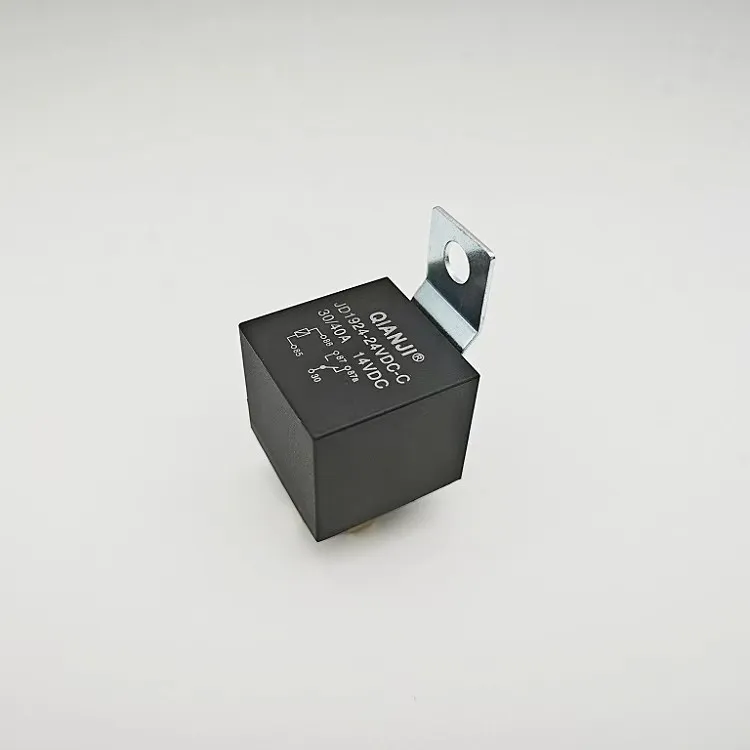

AAutomobilové blokovacie reléje iný typ 5-pinového relé. Tieto relé zostávajú vo svojom poslednom stave (buď otvorené alebo zatvorené) aj po odpojení cievky. Ak chcete otestovať blokovacie relé:
- Nastavte multimeter na nastavenie kontinuity.
- Aplikujte 12 V na kolíky cievky, aby ste prepli kontakty.
- Odpojte napájanie cievky. Kontakty by mali zostať v novom stave.
- Aplikujte 12 V na opačnú polaritu na kolíky cievky, aby ste prepli kontakty späť.
Riešenie problémov
Ak vaše relé neprejde testami, môžete urobiť niekoľko vecí:
- Skontrolujte pripojenia: Skontrolujte, či sú všetky vodiče správne pripojené a či nie sú uvoľnené alebo skorodované spoje.
- Vyčistite kontakty: Ak sú kontakty znečistené alebo skorodované, môžete ich skúsiť vyčistiť čističom kontaktov.
- Vymeňte relé: Ak je relé po skontrolovaní spojení a vyčistení kontaktov stále chybné, pravdepodobne je čas ho vymeniť.
Záver
Testovanie 5-pinového automobilového relé nemusí byť zložité. So správnymi nástrojmi a trochou vedomostí môžete ľahko diagnostikovať a opraviť problémy s elektrickým systémom vášho vozidla. Ak hľadáte vysokokvalitné 5-kolíkové automobilové relé, určite si pozrite náš výber. Máme širokú škálu relé, ktoré vyhovujú vašim potrebám. Ak máte nejaké otázky alebo máte záujem o kúpu, neváhajte nás kontaktovať a začať konverzáciu. Sme tu, aby sme vám pomohli nájsť ideálne relé pre vašu aplikáciu.
