Mini polovodičové relé (SSR) sa stávajú čoraz obľúbenejšími v rôznych priemyselných odvetviach vďaka ich kompaktným rozmerom, vysokej spoľahlivosti a rýchlym spínacím schopnostiam. Jedným z kľúčových faktorov pri používaní týchto relé je ich hladina hluku počas prevádzky. V tomto blogu preskúmame šumové charakteristiky mini polovodičových relé, prečo sú dôležité a ako môžu ovplyvniť vaše aplikácie. Ako dodávateľ mini polovodičových relé máme hlboké znalosti o týchto zariadeniach a sme tu, aby sme sa s vami podelili o naše odborné znalosti.
Pochopenie šumu v mini polovodičových relé
Hluk v kontexte polovodičových relé sa vzťahuje na akékoľvek nežiaduce elektrické alebo akustické signály generované počas ich činnosti. Elektrický šum sa môže prejaviť ako napäťové špičky, elektromagnetické rušenie (EMI) alebo rádiofrekvenčné rušenie (RFI). Akustický šum je na druhej strane počuteľný zvuk produkovaný relé, ktorý je zvyčajne veľmi zriedkavý v polovodičových relé v porovnaní s elektromechanickými relé.
Zdroje elektrického hluku
- Prepínanie prechodových javov: Keď sa mini polovodičové relé zapne alebo vypne, dochádza k rýchlym zmenám prúdu a napätia. Tieto náhle prechody môžu generovať vysokofrekvenčné napäťové špičky. Napríklad, keď sa relé zapne, záťažový prúd stúpne z nuly na svoju prevádzkovú hodnotu takmer okamžite. Táto rýchla zmena prúdu môže vyvolať napäťové špičky cez kontakty relé a v okolitom obvode.
- Polovodičové spojovacie efekty: Mini SSR sú založené na polovodičovej technológii, zvyčajne využívajúce tyristory alebo tranzistory. Prevádzka týchto polovodičových spojov môže vytvárať šum. Napríklad spätný regeneračný prúd v tyristore alebo procesy nabíjania a vybíjania v tranzistore môžu spôsobiť elektrický šum.
- Charakteristiky zaťaženia: K hluku môže prispievať aj povaha záťaže pripojenej k relé. Indukčné záťaže, ako sú motory alebo solenoidy, ukladajú energiu do svojich magnetických polí. Keď sa relé vypne, táto uložená energia sa uvoľní, čo spôsobí veľké napäťové špičky. Na druhej strane odporové záťaže vo všeobecnosti produkujú menej hluku, ale stále môžu byť ovplyvnené rýchlymi zmenami prúdu počas spínania.
Akustický hluk
Vo väčšine prípadov sú mini polovodičové relé počas prevádzky prakticky tiché. Na rozdiel od elektromechanických relé, ktoré majú pohyblivé časti, ktoré môžu pri svojej činnosti produkovať zvuky kliknutia, polovodičové relé používajú polovodičové spínače, ktoré nemajú mechanický pohyb. V niektorých zriedkavých situáciách však môže dôjsť k vzniku akustického hluku, ak dôjde k mechanickým vibráciám v kryte relé v dôsledku nesprávnej montáže alebo vonkajších faktorov.
Prečo na úrovni hluku záleží
Hluk generovaný mini polovodičovými relé môže mať významný vplyv na výkon a spoľahlivosť celého systému.
Vplyv na citlivú elektroniku
V moderných elektronických systémoch existuje veľa citlivých komponentov, ako sú mikrokontroléry, senzory a komunikačné moduly. Elektrický šum z relé môže rušiť normálnu činnosť týchto komponentov. Napríklad vysokofrekvenčný šum sa môže pripojiť k napájacím vedeniam mikrokontroléra, čo spôsobí poruchy alebo nesprávnu činnosť. To môže viesť k poruchám systému, chybám údajov alebo dokonca k úplným zlyhaniam systému.
Súlad s EMI/RFI
Mnoho priemyselných odvetví má prísne normy elektromagnetickej kompatibility (EMC), ktoré musia produkty spĺňať. Nadmerný šum generovaný mini polovodičovými relé môže spôsobiť zlyhanie systému v týchto EMC testoch. Napríklad v automobilovom a leteckom priemysle, kde elektromagnetické rušenie môže ovplyvniť kritické systémy, ako je navigácia a komunikácia, je súlad s normami EMC nanajvýš dôležitý. Ak systém nespĺňa tieto normy, nemusí byť povolené jeho použitie v týchto odvetviach.
Integrita signálu
V aplikáciách, kde je dôležitá integrita signálu, ako sú systémy na zber údajov alebo komunikačné siete, môže šum z relé skresliť signály. Napríklad vo vysokorýchlostnom dátovom komunikačnom systéme môže elektrický šum spôsobiť bitové chyby, čím sa zníži spoľahlivosť prenosu údajov.
Meranie hladín hluku
Meranie hladín hluku mini polovodičových relé vyžaduje špeciálne vybavenie.
Meranie elektrického hluku
Na meranie elektrického šumu možno použiť osciloskop na pozorovanie priebehov napätia na kontaktoch relé počas spínania. Osciloskop dokáže zobraziť amplitúdu a frekvenciu napäťových špičiek. Na analýzu frekvenčných zložiek hluku sa bežne používajú aj spektrálne analyzátory. Tieto nástroje môžu poskytnúť podrobný pohľad na spektrum hluku, čo umožňuje inžinierom identifikovať frekvenčné rozsahy, v ktorých je hluk najvýznamnejší.
Meranie akustického hluku
Na meranie akustického hluku možno použiť zvukomer. Relé je namontované v tichom prostredí a zvukomer je umiestnený v určitej vzdialenosti od relé na meranie hladiny akustického tlaku. Ako však už bolo spomenuté, akustický hluk v mini polovodičových relé je zvyčajne zanedbateľný.
Zníženie hladiny hluku
Ako dodávateľ mini polovodičových relé chápeme dôležitosť zníženia hladiny hluku a ponúkame niekoľko riešení.
Tlmiace obvody
Tlmiace obvody sa bežne používajú na potlačenie napäťových špičiek. Tlmiaci obvod typicky pozostáva z odporu a kondenzátora zapojených do série cez kontakty relé. Keď sa relé prepne, kondenzátor absorbuje energiu napäťovej špičky a rezistor túto energiu časom rozptýli. To pomáha znižovať amplitúdu napäťovej špičky a súvisiaceho elektrického šumu.
Filtrovanie
Filtrovanie je možné použiť na odstránenie vysokofrekvenčného šumu z napájacieho a signálneho vedenia. Napríklad, dolnopriepustný filter môže byť inštalovaný v napájacom vedení, aby blokoval vysokofrekvenčný šum a zároveň umožnil prechod jednosmerným alebo nízkofrekvenčným komponentom. V signálových vedeniach možno na odstránenie špecifických frekvenčných zložiek šumu použiť pásmové alebo zárezové filtre.
Správne uzemnenie
Správne uzemnenie je nevyhnutné na zníženie elektrického šumu. Dobrý uzemňovací systém poskytuje cestu s nízkou impedanciou pre prúdenie šumového prúdu do zeme, čím bráni jeho napojeniu na iné časti obvodu. Všetky komponenty v systéme, vrátane relé, by mali byť správne uzemnené.
Náš sortiment a hlučnosť
Ponúkame široký sortiment mini polovodičových relé, vrátane3A jednosmerné polovodičové reléa24V AC polovodičové relé. Naše relé sú navrhnuté s pokročilou polovodičovou technológiou a technikami redukcie hluku, aby sa zabezpečila nízka hladina hluku počas prevádzky.

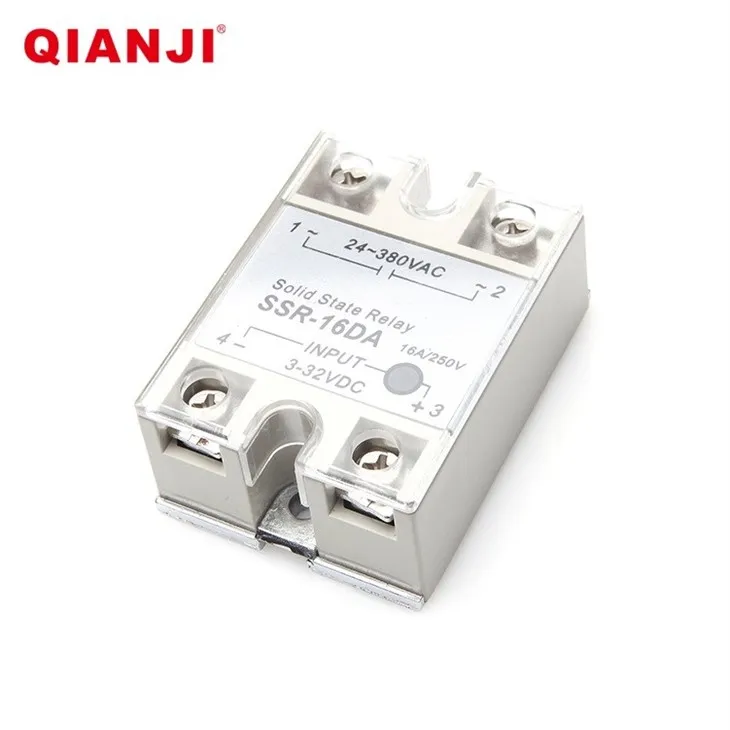

Pre aplikácie v automatizácii, našeNajlepšie polovodičové relé pre automatizáciuje výbornou voľbou. Bol optimalizovaný tak, aby minimalizoval elektrický šum, vďaka čomu je vhodný na použitie v citlivých automatizačných systémoch, kde je rozhodujúca integrita a spoľahlivosť signálu.
Kontaktujte nás a obstarajte
Ak hľadáte vysoko kvalitné mini polovodičové relé s nízkou úrovňou hluku, sme tu, aby sme vám pomohli. Náš tím odborníkov vám môže poskytnúť podrobné technické informácie, rady týkajúce sa aplikácie a konkurenčné ceny. Či už pracujete na malom projekte alebo na rozsiahlej priemyselnej aplikácii, máme pre vás to správne relé. Kontaktujte nás ešte dnes, aby ste mohli začať diskusiu o obstarávaní a nájsť najlepšie riešenie pre vaše potreby.
Referencie
- "Solid State Relay Handbook" od vydavateľstva XYZ
- "Inžinierstvo elektromagnetickej kompatibility" od Henryho W. Otta
- Technické články o technológii polovodičových relé od priemyselných výskumných inštitúcií.
