Ahoj! Som dodávateľom relé PCB a dnes chcem hovoriť o rozdieloch medzi relé s príchytkou a bez príchytky. Je to téma, ktorá často mätie veľa ľudí vo svete elektroniky, a preto som tu, aby som ju rozobral jednoduchým spôsobom.
Začnime od základov. Relé PCB je kľúčovou súčasťou mnohých elektronických zariadení. Funguje ako spínač, ktorý riadi tok elektrického prúdu. Ale nie všetky relé sú si rovné. Existujú typy s blokovaním a bez blokovania a každý má svoje vlastné jedinečné vlastnosti a použitie.
Relé PCB bez blokovania
Najprv sa pozrime na relé PCB bez aretácie. Toto sú bežnejšie typy. Môžete si ich predstaviť ako svoje klasické vypínače „on – off“. Keď pripojíte napájanie na cievku relé, zatvorí spínač a umožní prúdenie prúdu. Po odpojení napájania z cievky sa prepínač vráti do pôvodnej polohy a prúd prestane tiecť.
Hlavnou výhodou bezprídržných relé je ich jednoduchosť. Sú ľahko pochopiteľné a používajú sa, čo z nich robí obľúbenú voľbu pre mnohé aplikácie. Napríklad v obvode riadenia motora môžete na spustenie a zastavenie motora použiť neblokovacie relé. Keď chcete, aby motor bežal, pošlete energiu do cievky relé a motor sa spustí. Keď chcete, aby sa zastavil, prerušíte napájanie a motor sa vypne.
Ďalším plusom je, že neblokovacie relé sú vo všeobecnosti cenovo dostupnejšie. Majú jednoduchý dizajn, čo znamená, že ich výroba je lacnejšia. Takže, ak máte obmedzený rozpočet, neblokovacie relé môže byť cesta.
Existujú však aj nevýhody. Pretože relé bez blokovania potrebuje nepretržité napájanie, aby zostalo v polohe "zapnuté", môže časom spotrebovať viac energie. To môže byť problém v aplikáciách, kde je energetická účinnosť kritická.
Ak máte záujem o bezprídržné relé, máme k dispozícii širokú škálu možností. Napríklad náš30A12V Relé 4 - Pinje skvelou voľbou pre aplikácie, ktoré vyžadujú relatívne vysokú prúdovú kapacitu. Je spoľahlivý a svoju prácu zvládne s ľahkosťou.
Blokovacie relé PCB
Teraz prejdime k aretačným PCB relé. Sú o niečo zložitejšie, ale ponúkajú niekoľko jedinečných výhod. Blokovacie relé má dva stabilné stavy: "zapnuté" a "vypnuté". Akonáhle ho nastavíte do jedného z týchto stavov, zostane tam bez potreby nepretržitého napájania cievky.
Ak chcete zmeniť stav blokovacieho relé, zvyčajne potrebujete poslať krátky impulz napájania do cievky. Napríklad kladný impulz môže nastaviť relé do polohy "zapnuté" a záporný impulz ho môže prepnúť späť do polohy "vypnuté".
Jednou z najväčších výhod západkových relé je ich energetická účinnosť. Keďže na udržanie svojho stavu nepotrebujú nepretržité napájanie, môžu z dlhodobého hľadiska ušetriť veľa energie. Vďaka tomu sú ideálne pre zariadenia napájané z batérie alebo aplikácie, kde je spotreba energie hlavným problémom.
Z hľadiska spoľahlivosti majú západkové relé tiež výhodu. Keďže sa nemusia neustále zapínať a vypínať v reakcii na nepretržité napájanie, dochádza k menšiemu opotrebovaniu kontaktov. To môže predĺžiť životnosť relé a znížiť potrebu údržby.
Ale západkové relé nie sú bez svojich nevýhod. Sú zložitejšie na ovládanie v porovnaní s neblokovacími relé. Musíte mať obvod, ktorý dokáže generovať príslušné impulzy na prepnutie stavu relé. Okrem toho sú zvyčajne drahšie kvôli komplikovanejšiemu dizajnu.

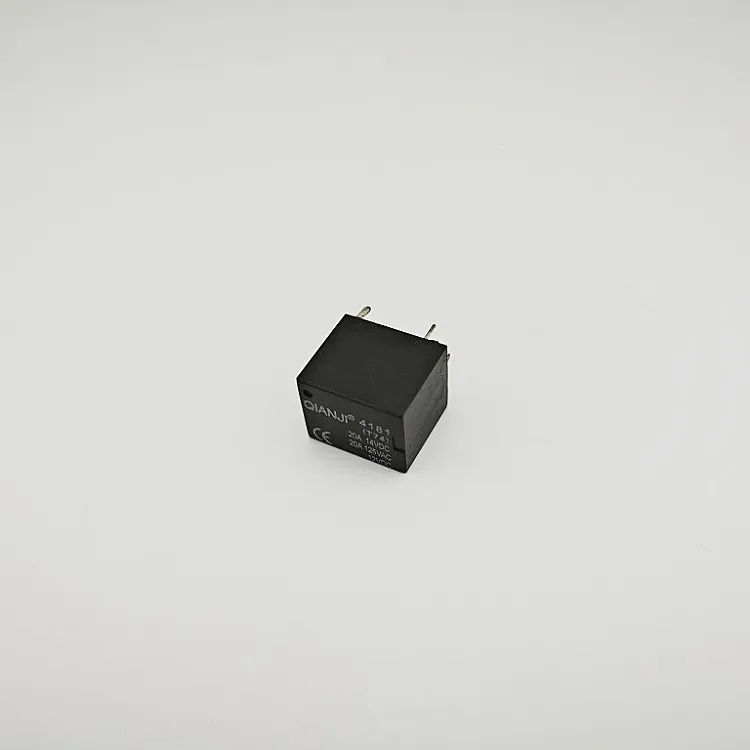

Ponúkame tiež výber blokovacích relé. náš20a Relé 5 pinje obľúbenou voľbou pre tých, ktorí hľadajú západkové relé so stredným rozsahom prúdu. Je kompaktný a efektívny, vďaka čomu je vhodný pre rôzne aplikácie.
Porovnanie aplikácií
Pozrime sa na niektoré konkrétne aplikácie, aby sme videli, ako záleží na výbere medzi príchytnými a neblokovanými relé.
Domáca automatizácia
V systémoch domácej automatizácie sa často používajú neblokovacie relé na jednoduché zapnutie a vypnutie svetiel a ventilátorov. Napríklad, keď stlačíte tlačidlo na nástennom vypínači, neblokovacie relé dostane energiu a zapne svetlo. Keď stlačíte tlačidlo znova, napájanie sa vypne a svetlo zhasne. Je to jednoduché a ľahko implementovateľné riešenie.
Na druhej strane, blokovacie relé možno použiť pre zložitejšie scenáre. Napríklad v inteligentnom systéme okenných tienenia je možné použiť západkové relé na ovládanie polohy tienidla. Keď je tienidlo nastavené do určitej polohy, relé môže zostať v tomto stave bez spotreby energie, čo je skvelé pre energeticky uvedomelých majiteľov domov.
Automobilová elektronika
V autách sa neblokovacie relé bežne používajú na veci, ako je ovládanie svetlometov a stieračov čelného skla. Keď zapnete spínač svetlometov, neblokovacie relé uzavrie okruh a svetlomety sa rozsvietia. Keď vypnete spínač, relé sa otvorí a svetlomety zhasnú.
Blokovacie relé však možno nájsť v aplikáciách, kde je rozhodujúca úspora energie, ako napríklad v autoalarmoch. Po nastavení alarmu môže blokovacie relé udržiavať systém v strážení bez neustáleho odberu energie z batérie.
Priemyselné zariadenia
V priemyselnom prostredí sa neblokovacie relé často používajú na ovládanie motora, prevádzku dopravníkového pásu a iné aplikácie, kde je potrebné často spúšťať a zastavovať zariadenia. Sú spoľahlivé a zvládnu vysoké prúdové zaťaženie.
Blokovacie relé sa používajú v aplikáciách, kde je dôležité udržiavať stav, ako napríklad v systémoch bezpečnostného vypnutia. Po aktivácii alebo deaktivácii systému môže blokovacie relé udržať tento stav bez potreby nepretržitého napájania, čo je nevyhnutné v kritických priemyselných procesoch.
Ak pracujete na priemyselnom projekte a potrebujete vysokokvalitné relé, našeRelé 10a 8 Pinby mohla byť skvelá možnosť. Je navrhnutý tak, aby spĺňal požiadavky priemyselného prostredia.
Správna voľba
Ako sa teda rozhodnete, či pre svoj projekt použijete relé PCB s príchytkou alebo bez príchytky? Tu je niekoľko faktorov, ktoré treba zvážiť:
- Spotreba energie: Ak je energetická účinnosť najvyššou prioritou, lepšou voľbou je pravdepodobne blokovacie relé. Ak však spotreba energie nie je hlavným problémom, môže postačovať neblokovacie relé.
- Zložitosť ovládania: Ak vám vyhovuje navrhovanie zložitejšieho riadiaceho obvodu, môžete použiť prídržné relé. Ak však chcete jednoduché a ľahko implementovateľné riešenie, neblokovacie relé je správna cesta.
- náklady: Bezzádržné relé sú vo všeobecnosti lacnejšie, takže ak máte obmedzený rozpočet, sú dobrou voľbou. Ak si však môžete dovoliť dodatočné náklady, dlhodobé výhody blokovacieho relé môžu stáť za to.
Záver
Záverom možno povedať, že relé plošných spojov s príchytkou aj bez príchytky majú svoje silné a slabé stránky. Pochopenie rozdielov medzi nimi je kľúčové pre správny výber vášho elektronického projektu. Či už potrebujete jednoduchý vypínač alebo energeticky efektívnejšie riešenie, máme širokú škálu PCB relé, ktoré vyhovujú vašim potrebám.
Ak máte záujem o kúpu PCB relé pre váš projekt, neváhajte nás osloviť. Sme tu, aby sme vám pomohli nájsť perfektné relé pre vaše špecifické požiadavky. Náš tím odborníkov vám môže poskytnúť podrobné informácie a usmernenia, aby ste sa uistili, že urobíte to najlepšie rozhodnutie.
Či už teda pracujete na malom DIY projekte alebo na rozsiahlej priemyselnej aplikácii, máme pre vás všetko. Začnime konverzáciu a nájdime pre vás ideálne relé PCB!
Referencie
- Dorf, RC, & Svoboda, JA (2019). Úvod do elektrických obvodov (10. vydanie). Wiley.
- Floyd, TL (2017). Princípy elektrických obvodov: Konvenčná súčasná verzia (10. vydanie). Pearson.
