V oblasti elektrotechniky zohrávajú relé rozhodujúcu úlohu pri riadení vysokých - napájacích obvodov pomocou nízkych - napájacích signálov. Spomedzi rôznych typov relé sa vysoké 12 V vysoké výkony sa široko používa v dôsledku ich kompatibility s mnohými spoločnými zdrojmi energie a ich schopnosti zvládnuť významné elektrické zaťaženie. Kľúčové rozlíšenie v tejto kategórii je medzi západkovými a netlakovými relé. Ako dodávateľ vysokej hodnoty výkonu 12 V sa ponorím do rozdielov medzi týmito dvoma typmi, aby som vám pomohol urobiť informované rozhodnutie o vašej konkrétnej aplikácii.
Základné definície
Začnime so základmi. Relé je elektricky ovládaný spínač. Ak sa na svoju cievku aplikuje malý elektrický prúd, generuje magnetické pole, ktoré buď uzatvára alebo otvára väčší elektrický obvod.
Po odstránení riadiaceho signálu sa do svojho predvoleného stavu vráti do svojho predvoleného stavu relé, ktoré nie je v poriadku, známe tiež ako momentívne relé. Napríklad, ak na zatvorenie kontaktov aplikujete signál 12 V na cievku netlakového relé na zatvorenie kontaktov, kontakty sa znova otvoria hneď po odstránení signálu 12 V.
Na druhej strane, západkové relé udržiava svoj stav aj po odstránení riadiaceho signálu. Má dva stabilné stavy (buď otvorené alebo zatvorené) a vyžaduje, aby sa zmenil samostatný signál z jedného stavu na druhý. Zvyčajne existujú dva typy zaiskovacích relé: jednorazové relé zachytávajúce sa a duálne relé. Single - Coil Latching Relays mení stav, keď sa na cievku aplikuje impulz určitej polarity, a zostávajú v tomto stave, až kým sa neuplatňuje impulz opačnej polarity. Dual - Coil Latching Relay používajú dve samostatné cievky, ktoré nastaví relé do uzavretého stavu a druhé, aby sa resetovalo do otvoreného stavu.
Pracovný princíp
Non - západky
Pracovný princíp net -cating relé je relatívne jednoduchý. Ak sa na cievku aplikuje napájanie, magnetické pole vytiahne kotvu smerom k jadru, čo spôsobí zatvorenie kontaktov (alebo otvorené v závislosti od konfigurácie relé). Po odstránení napájania mechanizmus pružiny vráti armatúru do svojej pôvodnej polohy a kontakty sa vrátia do predvoleného stavu. Táto jednoduchosť uľahčuje kontrolu a porozumenie nein - západky. Sú ideálne pre aplikácie, v ktorých potrebujete ovládať obvod iba vtedy, keď je prítomný riadiaci signál, napríklad v scenároch Simple ON - vypnutia.
Zachytávanie
Zápasové relé sa spoliehajú na magnetické vlastnosti svojich jadier. V relé zachytávania jednej cievok je cievka navrhnutá tak, aby vytvorila magnetické pole, ktoré dokáže prekonať zvyškový magnetizmus v jadre, keď sa aplikuje impulz vhodnej polarity. Akonáhle sa kontakty zmenia stav, zvyškový magnetizmus v jadre drží kontakty na mieste aj po odstránení energie. Relé zaviazania cievok používajú magnetické pole generované jednou cievkou na zatvorenie kontaktov a druhého na ich otvorenie. Tento návrh umožňuje presnejšiu kontrolu stavu relé a môže byť užitočný v aplikáciách, kde je potrebné minimalizovať spotrebu energie.
Spotreba energie
Jedným z najvýznamnejších rozdielov medzi západkovými a netlakovými relémi je ich spotreba energie.
Non - západky
Non - západkové relé spotrebúvajú energiu nepretržite, pokiaľ sa na cievku aplikuje riadiaci signál. Môže to byť nevýhodou v aplikáciách, kde je energetická účinnosť problémom, najmä v systémoch napájaných z batérie. Napríklad, ak používate relé bez západky v zariadení s napájaným solárnym zariadením, nepretržitý čerpanie napájania z reléovej cievky môže v priebehu času vypustiť batériu.
Zachytávanie
Zápasové relé konzumujú moc iba v krátkom okamihu, keď dôjde k zmene stavu. Akonáhle relé zmení svoj stav, na udržanie tohto stavu nie je potrebná žiadna ďalšia sila. Vďaka tomu je západkové relé vysoko energia - efektívne, najmä pre dlhodobé aplikácie, v ktorých musí relé zostať v konkrétnom štáte na dlhšiu dobu. V systémoch napájaných z batérie môžu západkové relé výrazne predĺžiť výdrž batérie, pretože z batérie nevyťahujú nepretržitú energiu.
Čas odozvy
Čas odozvy je ďalším faktorom, ktorý je potrebné zvážiť pri výbere medzi západkami a netlakovými relé.
Non - západky
Non - západkové relé majú vo všeobecnosti rýchlejšiu dobu odozvy v porovnaní s západkovými relé. Pretože potrebujú generovať magnetické pole na presun armatúry, keď sa napája na cievku, čas potrebný na zmenu stavu je relatívne krátky. Vďaka tomu je net -západné relé vhodné pre aplikácie, ktoré si vyžadujú rýchle prepínanie, napríklad v riadiacich obvodoch motora, kde je potrebné rýchle zapnutie - vypínanie vypnutia.
Zachytávanie
Zápasové relé môžu mať mierne dlhšiu dobu odozvy, najmä relé s jednou cievkou. Je to preto, že musia prekonať zvyškový magnetizmus v jadre, aby sa zmenil stav kontaktov. Vo väčšine prípadov je však čas odozvy pre mnoho aplikácií stále v prijateľnom rozsahu. A pre aplikácie, v ktorých nie je rýchly prepínanie kritický, energetika - úspora výhod západkových relé často prevažuje nad mierne dlhšou dobou odozvy.
Aplikačné scenáre
Výber medzi zaisťovacími a netlakovými relémi závisí vo veľkej miere od konkrétnych požiadaviek na aplikáciu.
Non - západky

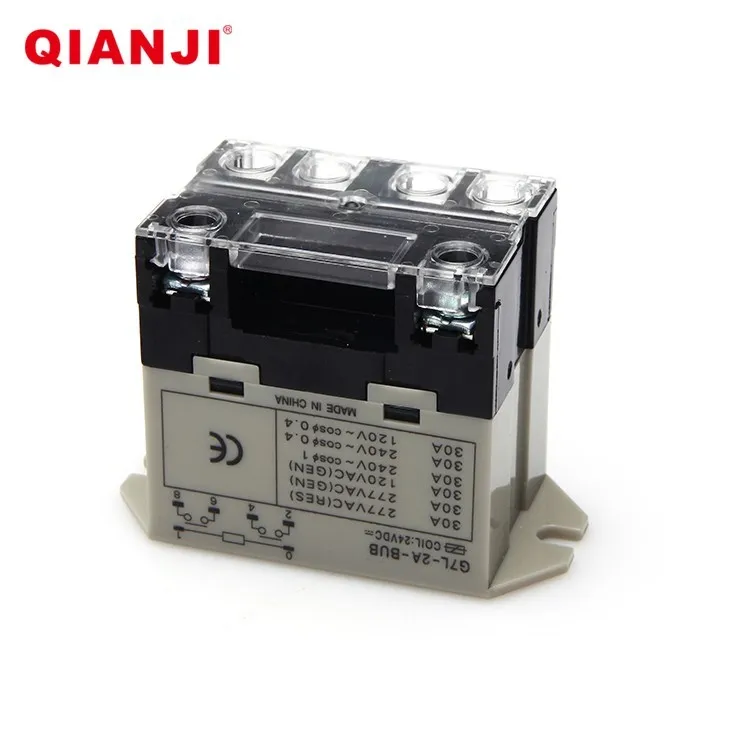

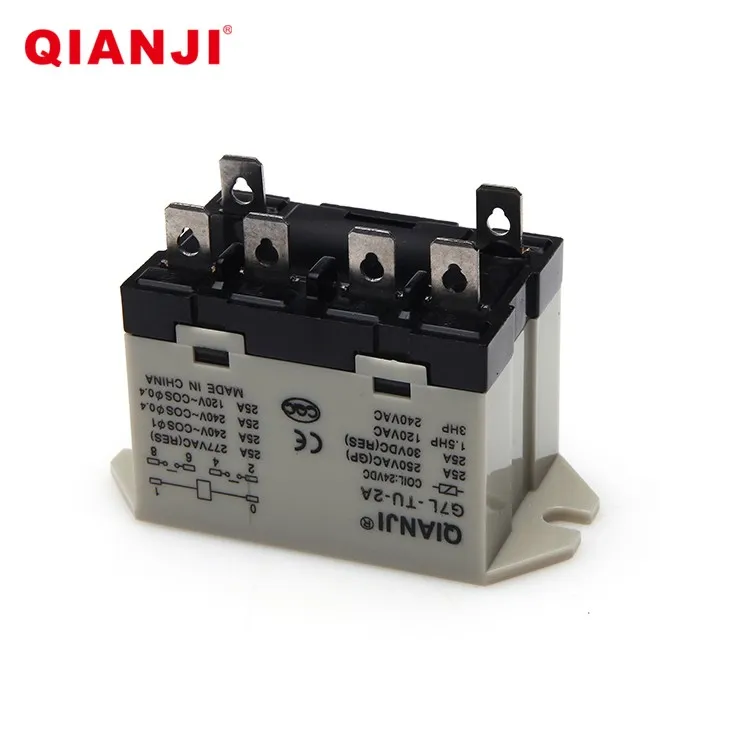

Non - západkové relé sa bežne používajú v aplikáciách, kde je potrebná okamžitá kontrola. Napríklad v automobilových aplikáciách sa na riadenie svetlometov, stieračov čelného skla a ďalších elektrických komponentov používajú net -západné relé. Keď zapnete svetlomety, relé, ktoré nie je valcované, zatvára obvod, pokiaľ je spínač v polohe „zapnuté“ a svetlomety sa vypnú, keď je vypnutie vypnutý. Všeobecne sa používajú v systémoch priemyselného riadenia pre jednoduché operácie. Ak hľadáte spoľahlivé netlakové relé, môžete sa pozrieť na nášRelé 12v 25a, čo je vhodné pre rôzne aplikácie.
Zachytávanie
Zápasové relé sa uprednostňujú v aplikáciách, kde je potrebné minimalizovať spotrebu energie alebo ak musí relé zostať v konkrétnom stave na dlhšiu dobu bez vstupu do energie. V inteligentných domácich systémoch je možné západky na ovládanie svetiel alebo iných elektrických zariadení použiť. Akonáhle je svetlo zapnuté pomocou západkového relé, zostane zapnuté, kým sa neodošle samostatný príkaz, ktorý ho vypne, bez toho, aby medzitým spotreboval akýkoľvek ďalší výkon. NášVysoko výkonné relé 100aje skvelou voľbou pre aplikácie s vysokým výkonom, ktoré vyžadujú energiu - úspory výhod západky.
Spoľahlivosť a trvanlivosť
Zavlákajúce aj net -západné relé môžu byť veľmi spoľahlivé, ak sú správne navrhnuté a použité. Existujú však určité rozdiely v ich dlhodobom výkone.
Non - západky
Non - západkové relé sú vo všeobecnosti jednoduchšie z hľadiska ich mechanického dizajnu. Mechanizmus natiahnutého pružiny, ktorý vracia kontakty do ich predvoleného stavu, je dobre zavedený dizajn, ktorý sa používa už mnoho rokov. Pokiaľ relé nie je vystavené nadmernému elektrickému alebo mechanickému napätiu, môže mať dlhú životnosť. Nepretržitá energia na cievku však môže spôsobiť, že sa cievka v priebehu času zahrieva, čo môže znížiť životnosť relé, ak nie je riadne spravovaná.
Zachytávanie
Zápasové relé s ich spoliehaním sa na zvyškový magnetizmus môžu byť citlivejšie na vonkajšie magnetické polia. Ak je západkové relé vystavené silnému magnetickému poľu, môže spôsobiť, že relé nečakane zmení stav. Moderné západkové relé sú však navrhnuté s tienením a inými opatreniami na minimalizáciu tohto rizika. Okrem toho, keďže západkové relé nespotrebujú nepretržitú energiu, cievka sa menej prehrieva, čo môže v niektorých aplikáciách prispieť k dlhšej životnosti. NášPriehľadné 12V vysoké výkonové reléje navrhnutý s vysokokvalitnými materiálmi a pokročilými výrobnými technikami, aby sa zabezpečila spoľahlivosť aj trvanlivosť.
Náklady
Náklady sú vždy dôležitým faktorom pri výbere medzi rôznymi typmi relé.
Non - západky
Non - západkové relé sú vo všeobecnosti lacnejšie ako poistané relé. Ich jednoduchší proces dizajnu a výroby z nich robí náklady - efektívne pre aplikácie s vysokým objemom. Ak máte rozsiahly projekt s obmedzeným rozpočtom, nie - zachytávajúce relé môžu byť ekonomickejšou voľbou.
Zachytávanie
Závesné relé sú zložitejšie z hľadiska ich dizajnu a na dosiahnutie ich západkovej funkcie vyžadujú ďalšie komponenty. Vďaka tomu sú drahšie ako net -catingové relé. Keď však uvažujete o dlhodobých úžitku energie a iných výhod, ktoré ponúkajú, čím vyššie počiatočné náklady môžu byť odôvodnené v aplikáciách, v ktorých sú kritické účinnosť a dlhodobý výkon.
Záver
Záverom možno povedať, že výber medzi západkovými a netlakovými hodnotami 12 V vysoký výkon závisí od rôznych faktorov vrátane spotreby energie, času odozvy, požiadaviek na aplikáciu, spoľahlivosti a nákladov. Non - západkové relé sú jednoduché, rýchle - pôsobiace a náklady - efektívne, vďaka čomu sú vhodné pre aplikácie, kde je potrebná nepretržitá kontrola. Na druhej strane sú elektrické relé energie - efektívne a môžu si udržiavať svoj stav bez nepretržitého vstupu energie, vďaka čomu sú ideálne pre aplikácie, v ktorých je priorita výkonová účinnosť.
Ako dodávateľ vysokej výkonovej relé s vysokým výkonom ponúkame širokú škálu západkových a net -západných relé, ktoré vyhovujú vašim špecifickým potrebám. Či už pracujete na malom projekte alebo na rozsiahlej priemyselnej aplikácii, môžeme vám poskytnúť vysoké kvalitné relé, ktoré sú spoľahlivé a efektívne. Ak máte akékoľvek otázky alebo potrebujete pomoc pri výbere správneho relé pre vašu žiadosť, neváhajte nás kontaktovať a požiadajte o diskusiu o obstarávaní. Zaviazali sme sa, že vám poskytneme najlepšie riešenia a vynikajúci zákaznícky servis.
Odkazy
- „Elektrické relé: princípy a aplikácie“ od AJ Chapman
- „Relay Handbook“ od Potter & Brumfield
