Môžete bezpečne testovať zásuvky relé pomocou multimetra podľa jasných krokov a dodržiavaním pravidiel bezpečnosti. Predtým, ako začnete, vždy vypnite energiu aNikdy sa nedotýkajte terminálov relé, keď sú napájané. Tým sa zabraňuje šoku z elektriny. Mnoho technikov a domácich majstrov pravidelne testuje reléové zásuvky. Je dôležité pochopiť, ako relé fungujú, a mať nejaké ruky - v praxi.
Ak pri testovaní reléových zásuviek nebudete postupovať podľa správnych krokov, riskujete šok elektrického, poškodenie zariadení alebo dokonca oheň. Vykonanie každého kroku v správnom poradí vám pomôže udržať vás v bezpečí a zaisťuje, že test relé soketu je presný.
Kľúčové cesty
- Pred testovaním vždy vypnite napájanie. Odstráňte najskôr relé, aby ste zostali v bezpečí a vyhli sa nesprávnym výsledkom.
- Používajte správne nástroje ako digitálny multimeter. Noste izolované rukavice a na bezpečné testy používajte prepojovacie drôty.
- Učiť sačísla reléového kolíkaA čo robia. To vám pomôže pripojiť váš multimeter správnym spôsobom a dosiahnuť dobré výsledky.
- Skontrolujte napätie, zmerajte odpor cievok a kontinuitu testovania kontaktu po jednom. To vám pomôže nájsť problémy s relé.
- Postupujte podľa bezpečnostných krokov a dvakrát skontrolujte svoju prácu. To vás udržuje v bezpečí a pomáha elektrický systém vášho vozidla dobre fungovať.
Príprava
Potrebné nástroje
Pred spustením získajte všetky potrebné nástroje. Správne vybavenie vám pomôže vyhnúť sa chybám. Vďaka tomu je vaše výsledky spoľahlivejšie.

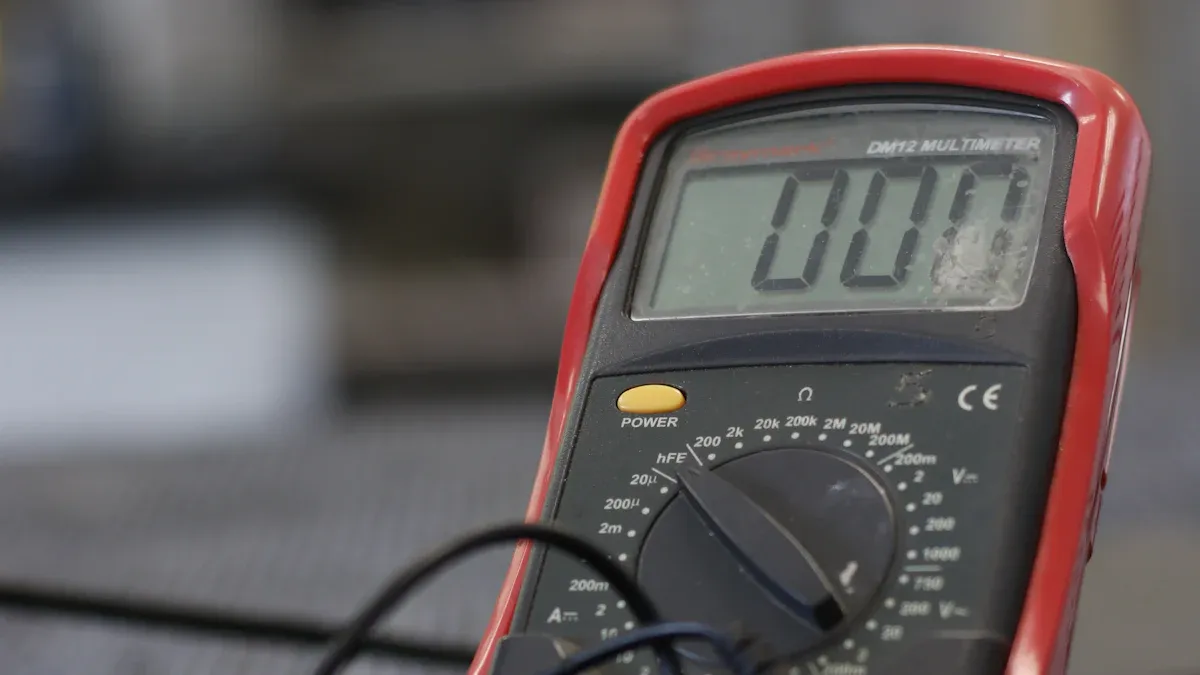

- Digitálny multimeter: Pick adigitálny multimeter s Auto - Ranging a True RMS. Fluke 88V alebo Fluke 175sú dobré pre autá. Tieto metre ukazujú odpor cievok a kontinuitu kontaktu.
- Skúšobné svetlo: Použite testovacie svetlo, aby ste zistili, či je napätie na relé.
- Prepojovacie drôty: Používaťprepojovacie vodiče s izolovanými sponami aligátora. Tieto vodiče vám pomáhajú nadviazať bezpečné pripojenia.
- Izolované ručné náradie: Používajte skrutkovače, kliešte a drôty s gumovými rukoväťami. To vám chráni v bezpečí pred šokmi.
- Ochranné vybavenie: Noste izolované rukavice, aby vaše ruky boli v bezpečí pred elektrinou.
- Dobré osvetlenie: Uistite sa, že váš pracovný priestor je jasný. To vám pomôže vidieť čísla a štítky PIN.
Tip:Pred použitím skontrolujte svoje nástroje na praskliny alebo opotrebovanú izoláciu. Držte nástroje iba podľa ich izolovaných častí.
| Náradie | Účel |
|---|---|
| Digitálny multimeter | Meria napätie, odpor a kontinuitu |
| Skúšobné svetlo | Kontroly prítomnosti napätia |
| Prepojovacie vodiče (izolované) | Vytvára bezpečné spojenia |
| Izolované ručné náradie | Zabraňuje elektrickému šoku |
| Izolované rukavice | Chráni ruky pred šokmi |
| Dobré osvetlenie | Zlepšuje viditeľnosť |
Bezpečnostné kroky
Vždy nasledovaťbezpečnostné krokyKeď testujete relé zásuvky. Tieto kroky vás a vášho vozidla udržiavajú v bezpečí.
- Vypnite vozidlo a najskôr odpojte batériu. To zastaví otrasy a poškodenie.
- Vytiahnite relé z zásuvky. Tým sa zabráni nesprávnym hodnotám z iných obvodov.
- Pozrite sa na relé a zásuvku, kde nájdete poškodenie alebo voľné vodiče.
- Nedotýkajte sa terminálov batérie priamo. Zložte kovové šperky z vašich rúk a zápästia.
- Pracujte v suchej, čistej a jasnej oblasti. Udržujte horľavé veci mimo svojho pracovného priestoru.
- Nájdite relé kolíky pomocou diagramu na relé alebo káblovej tabuľke vozidla.
- Fotografujte relé a zapojenie skôr, ako niečo odpojíte. To vám pomôže vrátiť všetko správnym spôsobom.
Poznámka:Nikdy nevynechajte bezpečnostné kroky. Ak sa ponáhľate alebo ignorujete bezpečnosť, môžete niečo ublížiť alebo niečo poškodiť.
Identifikujte kolíky relé soketu
Pred testovanímštafety, musíte vedieť, ako identifikovať každý kolík. Reléové zásuvky používajú štandardné čísla PIN. Tieto čísla vám pomôžu pripojiť váš multimeter na správne miesto. Väčšina automobilových relé sledujeŠtandard DIN 72552. Uvidíte čísla ako 85, 86, 30, 87 a niekedy 87a na relé alebo zásuvke.
PIN čísel (85, 86, 30, 87)
Výrobcovia označujú kolíky na relé s čistou číslami. Tieto čísla zodpovedajú funkcii každého kolíka. Tieto čísla nájdete v puzdre na relé, zásuvke alebo v schéme zapojenia vozidla. Tu je tabuľka, ktorá ukazuje najbežnejšie čísla PIN a to, čo robia:
| Číslo kolíka | Funkcia |
|---|---|
| 85 | Negatívna cievka (zem) |
| 86 | Pozitívna cievka relé (výkon) |
| 30 | Kŕmenie batérie / linka v kladnom |
| 87 | Spoločný kontakt (prepnutý výstup) |
| 87a | Normálne uzavretý kontakt (NC, 5-kolík) |
Tip: Pred pripojením multimetra vždy skontrolujte diagram relé. To vám pomôže vyhnúť sa chybám a udržiava vašeskúšobné relé zásuvkybezpečné.
Na niektorých relé môžete tiež vidieť ďalšie kolíky ako 87B, 88, 88A alebo 88B. Používajú sa v špeciálnych typoch relé, ale väčšina automobilových relé používa iba 85, 86, 30, 87 a niekedy 87a.
Funkcie pinov
Každý špendlík má v relé konkrétna úlohu. Vedieť, čo každý kolík robí, vám pomáha správne testovať reléové zásuvky.
- Pin 85: Tento kolík sa pripája k zemi. Dokončí obvod cievok a umožňuje prúdenie prúdu, keď je relé aktivované.
- Pin 86: Tento kolík prijíma napájanie z prepínača alebo riadiaceho modulu zapaľovania. Keď tu aplikujete napätie, cievka energizuje.
- Pin 30: Tento kolík je hlavným vstupom napájania. Pripája sa k batérii a dodáva do relé vysoký prúd.
- Pin 87: Tento kolík je prepnutý výstup. Keď je cievka relé napájaná, napája z kolíka 30 na kolík 87 a zapne príslušenstvo.
- Pin 87a: Tento kolík je normálne uzavretý kontakt. V 5-kolíkovom relé sa kolík 87a pripája k kolíku 30, keď je relé vypnuté.
Keď testujete reléové zásuvky, musíte vedieť, ktorý kolík robí čo. Vďaka tomu je vaše merania presné a pomôže vám rýchlejšie nájsť problémy.
POZNÁMKA: Dašaety relé a štítky soketu často zobrazujú diagramy PIN. Pred začatím testovania použite tieto diagramy, aby sa každý kolík prispôsobil jeho funkcii.
Skúšobné relé zásuvky
Testovacie reléové zásuvky s multimetrom vám pomôže rýchlo nájsť elektrické problémy. Môžete postupovať podľa týchto krokov na kontrolu napätia, meranie odporu cievok aKontinuita testovacieho kontaktu. Každý krok vám poskytne dôležité informácie o zdraví vašej relé.
Skontrolujte napätie na kolíkoch
Musíte skontrolovať napájanie na relé soketu pred vamiskúšobné relé zásuvkyďalej. Tento krok ukazuje, či zásuvka dostane správne napätie.
- Zapnite zapaľovanie. Uistite sa, že relé je odstránené z zásuvky.
- Nastavte multimeter na režim DC Volts.
- Položte čiernu sondu na dobrý základný bod. Pomocou červenej sondy na testovanie každého kolíka soketu.
- Vyhľadajte tieto hodnoty napätia:
-
Číslo kolíka Očakávaný rozsah napätia Stav / poznámky 30 ~12-13V Napätie batérie, vždy prítomné 86 >10V Napätie iba pri spustení zapaľovania alebo motora 85 0V By mal byť na pozemnom potenciáli 87 ~12V Iba vtedy, keď je napájaná relé cievka - PIN 30 by mal vždy zobrazovať napätie batérie. Pin 86 by mal pri zapaľovaní zobrazovať napätie. Pin 85 by mal byť blízko nulových voltov, čo ukazuje dobrú pôdu. PIN 87 zobrazuje napätie iba vtedy, keď je relé.
Tip: Ak nevidíte očakávané napätie, skontrolujte fúkané poistky, zlé zapojenie alebo zlé pozemné pripojenia.
Zmerať odolnosť proti cievky
Meranie odporu cievok vám pomôže vedieť, či je relé cievka zdravá. Musíte to urobiť skôr, ako otestujete reléové zásuvky pre kontinuitu.
- Odstráňte relé z zásuvky.
- Nastavte multimeter na režim odporu (Ω). Ak si môžete vybrať, použite najnižší rozsah.
- Vložte jednu sondu na kolík 85 a druhú na kolík 86.
- Počkajte, kým sa čítanie stabilizuje. Indukčnosť cievky môže spôsobiť, že čísla najskôr skočia.
- Zdravá relé cievka zvyčajne číta medzi50 a 150 ohmov. Ak vidíte „OL“ alebo „1“, cievka je otvorená a rozbitá. Ak vidíte veľmi nízke číslo, cievka je skratovaná.
- Uistite sa, že sondy sa dotknú čistého kovu, aby ste presné čítanie. Zmerajte pri izbovej teplote najlepšie výsledky.
Kroky na meranie odporu cievok:
- Odpojte relé.
- Nastavte multimeter na Ω.
- PINS 85 a 86.
- Počkajte na stabilné čítanie.
- Skontrolujte 50-150 ohmov.
Poznámka: Ak je odpor mimo tohto rozsahu, mali by ste vymeniť relé.
Kontinuita testovacieho kontaktu
Kontinuita testovania kontaktu ukazuje, či relé prepína správne napájanie. Musíte otestovať reléové zásuvky pre kontinuitu medzi kolíkmi 30 a 87.
- Uistite sa, že relé nie je pod napätím.
- Nastavte multimeter do režimu kontinuity. Tento režim pípne, keď je obvod dokončený.
- Položte jednu sondu na kolík 30 a druhú na kolík 87. Nemali by ste počuť pípnutie. To znamená, že kontakty sú otvorené.
- Použite 12V napájanie na kolíky 85 a 86nabudiť cievku. Mali by ste počuť kliknutie.
- Zatiaľ čo cievka je napájaná, znova otestujte medzi kolíkmi 30 a 87. Mali by ste počuť pípnutie alebo vidieť čítanie s nízkym odporom (menej ako 1 ohm). To znamená, že kontakty sú uzavreté.
- Odstráňte energiu z cievky. Relé by malo kliknúť znova a pípnutie by sa malo zastaviť.
Rýchly kontrolný zoznam pre kontinuitu kontaktu:
- Keď je relé vypnuté, žiadne pípnutie medzi 30 a 87.
- Pípnutie alebo nízky odpor pri poháňaní relé.
- Po odstránení energie žiadne pípnutie.
Ak počujete pípnutie, keď je relé vypnuté alebo bez pípnutia, keď je napájané, relé je chybné.
Tieto kroky môžete použiť na testovanie reléových zásuviek vo väčšine vozidiel. Presné testovanie vám pomôže nájsť problémy a udržiava fungovanie elektrického systému dobre.
Riešenie problémov
Bežné problémy
Kedyskúšobné relé zásuvky, môžete naraziť na niektorýchbežné problémy. Poznanie týchto problémov vám pomôže vyhnúť sa chybám a rýchlejšie opraviť chyby.
- Možno zabudnete skontrolovať napätie batérie. To môže spôsobiť, že relé koná podivne a skryje skutočné problémy.
- Testovanie relé, keď je stále zapojené, vám môže poskytnúť nesprávne hodnoty, pretože iné obvody môžu ovplyvniť vaše výsledky.
- Ak zmiešate relé kolíky, môžete na nesprávne miesto aplikovať napájanie alebo zem. To môže poškodiť relé alebo zásuvku.
- Zlý pozemný kontakt často vedie k nepresným hodnotám na vašom multimetri.
- Preskočenie bezpečnostných krokov, ako napríklad práca v blízkosti výparov paliva, môže byť nebezpečné.
- Niekedy môžete uhádnuť umiestnenie relé bez kontroly diagramov, ktoré strácajú čas.
- Nahradenie relé bez potvrdenia, že sú chybné, môže viesť k ďalším problémom.
- Niektorí ľudia sa vyhýbajú používaniu multimetra, pretože sa zdá ťažké, ale len to, že riešenie problémov trvá dlhšie.
Tip: Vždy dvojité - Skontrolujte čísla PIN a postupujte podľa bezpečnostných krokov. To vám pomôže dosiahnuť presné výsledky a udržiava vás v bezpečí.
Ďalšie kroky
Ak nájdete problém, zatiaľ čo vyskúšobné relé zásuvky, môžete postupovať podľa týchto krokov na ich opravu:
- Skontrolujte relé zásuvku a všetky zapojenie, či neobsahuje príznaky poškodenia alebo korózie.
- Vyčistite terminály relé a kontakty. Na odstránenie oxidácie použite čistič kontaktu alebo jemný brúsok.
- Skontrolujte všetky pripojenia zapojenia, najmä na cievkach a kontaktných termináloch. Utiahnite všetky voľné spojenia.
- Použite svoj multimeter naTest napätia pri kolíku 30 a pin 86. Obaja by mali čítať asi 12 V s kľúčom.
- Uistite sa, že PIN 85 má dobrú pôdu. Malo by sa čítať takmer 0V.
- Otestujte poistku spojenú s relé. Poista niekedy vyzerá dobre, ale má malú prasknutia, ktorú nevidíte.
- Ak relé zlyhá v testoch napätia, odporu alebo kontinuity,Nahraďte ho novým, ktorý sa zhoduje s originálom.
- Ak relé prejde všetky testy, ale zariadenie stále nefunguje, skontrolujte skryté poruchy káblových a ovládacích obvodov.
- Ak nové relé zlyhá krátko po inštalácii, pred jeho vymenením vyhľadajte hlbšie elektrické problémy.
Ak nemôžete vyriešiť problém alebo ak je problém zložitý, zvážte oslovenie profesionálnych služieb. Spoločnosti akoElektrický
SpoľahlivosťaHVM CorpPonúknite odbornú pomoc s pokročilými nástrojmi a certifikovanými technikmi.
Keď používate reléové zásuvky, vždy najskôr premýšľajte o bezpečnosti.
- Predtým, ako začnete, zložte kábel batérie.
- Pracujte na mieste s čerstvým vzduchom a bez neporiadku.
- Uistite sa, že auto je v parku alebo neutrálne a brzda je zapnutá.
- Dávajte pozor, aby ste nerozbili žiadne vodiče alebo terminály.
Po dokončení testovania znova skontrolujte svoju prácu:
- Vypočujte si kliknutie z relé a zistite, či má terminál 87 napájanie.
- Skontrolujte, či relé pevne zapadá do zásuvky.
- Vyhľadajte hrdzu alebo drôty, ktoré nie sú pevné.
Pravidelné kontroly pomáha elektrickým systémom vášho vozidla zostať zdravý. Zastaví tiež poruchy a udržuje fungovanie bezpečnostných častí. Ak si nie ste istí, čo máte robiť, požiadajte odborníka o pomoc.
Často
Ako viete, či je reléová zásuvka zlá?
Môžete skontrolovať spálené značky, voľné kolíky alebo roztavený plast. Použite svoj multimeter na testovanie napätia a kontinuity. Ak vidíte podivné hodnoty alebo relé neklikne, zásuvka môže byť chybná.
Dokážete otestovať relé zásuvku bez odstránenia relé?
Pred testovaním zásuvky by ste mali odstrániť relé. To vám pomôže získať presné hodnoty. Testovanie s zavedeným relé vám môže poskytnúť nesprávne výsledky, pretože iné obvody môžu ovplyvniť vaše merania.
Čo to znamená, ak nedostanete žiadne napätie pri kolíku 30?
Žiadne napätie pri kolíku 30 znamená, že zásuvka nezískava napájanie z batérie. Skontrolujte pripojenia poistky, zapojenia a batérie. Pred opätovným testovaním opravte všetky voľné alebo rozbité vodiče.
Je bezpečné použiť testovacie svetlo namiesto multimetra?
Testovacie svetlo môže ukázať, či je prítomné napätie, ale nemeria presné hodnoty. Na presné výsledky by ste mali použiť multimeter. Vždy noste izolované rukavice a postupujte podľa bezpečnostných krokov.
Prečo relé klikne, ale zariadenie nefunguje?
Relé môže kliknúť, ale kontakty vo vnútri môžu byť špinavé alebo opotrebované. Pri poháňaní relé skontrolujte kontinuitu medzi kolíkmi 30 a 87. Vyčistite kontakty alebo v prípade potreby vymeňte relé.
