Ako používať relé DPDT na ovládanie obvodu

Keď používate relé DPDT, môžete ovládať dva rôzne obvody naraz. Toto malé zariadenie funguje ako prepínač, ktorý namiesto ruky zapína alebo vypínate s elektrinou. Ak chcete zvrátiť motor, vymeniť zdroje energie alebo len urobiť inteligentnejšie projekty a naučiť sa, ako zapojiť relé DPDT, vám to pomôže bezpečne a ľahko. Vyskúšajte to-je to jednoduchšie, ako by ste si mohli myslieť!

Kľúčové cesty

Relé DPDT riadi dva obvody naraz pomocou elektrickej energie namiesto manuálneho spínača.

Má dva stĺpy a dva hody, čo vám umožňuje ľahko previesť motory alebo prepínať zdroje energie.

Pred zapojením vždy identifikujte cievku a kolíky, aby ste predišli poškodeniu a zaistili bezpečnosť.

Pri riadení relé pomocou mikrokontroléra ako Arduino použite tranzistor a diódu flyback.

Dohodne, obvykle otvorené a normálne uzavreté kolíky opatrne zodpovedajú vašim potrebám projektu.

Otestujte svoje nastavenie relé počúvaním kliknutí a kontrola pripojení s multimetrom.

Postupujte podľa bezpečnostných tipov, ako napríklad použitie pravého napätia, utiahnuté skrutky a vyhnite sa silným magnetom.

Pravidelne kontrolujte a vymeňte opotrebované relé, aby vaše obvody udržali spoľahlivé a zabránili zlyhaniam.

Základy relé DPDT

Čo je relé DPDT

Relé DPDT je špeciálny druh elektrického spínača, ktorý vám umožní ovládať dva samostatné obvody súčasne. Na zapnutie alebo vypnutie elektriny používate elektrinu, namiesto toho, aby ste spínač ručne prehodili. Písmená znamenajú dvojité hody s dvojitým pólom. To znamená, že má vo vnútri dva „stĺpy“ (alebo spínače) a každý z nich sa môže pripojiť k dvom rôznym výstupom. Toto relé vidíte často v projektoch, kde chcete zvrátiť motor alebo prepínať medzi dvoma zdrojmi energie.

Tu je rýchly pohľad na niektoré technické špecifikácie, ktoré nájdete na typickom relé DPDT:

Tip:Pred použitím relé vo svojom projekte vždy skontrolujte napätie cievky a prúdové hodnotenia. To vám pomôže vyhnúť sa poškodeniu a udržuje váš obvod v bezpečí.

Ako to funguje

Možno sa čudujete, čo sa stane vo vnútri, keď zapojíte relé DPDT. Je to celkom jednoduché! Keď pošlete elektrinu na cievku, funguje ako magnet a vytiahne kovové rameno. Toto rameno presúva dva spínače súčasne. Každý prepínač sa môže pripojiť k „normálne zatvorenému“ (NC) alebo „normálne otvorený“ (nie) kontakt. Keď je relé vypnuté, spoločný kolík sa dotkne kontaktu NC. Keď ho zapnete, spoločný kolík sa presunie do kontaktu.

Tu je zrútenie hlavných častí:

Pozitívny terminál cievky: Tu pripojíte riadiace napätie.

Záporný terminál cievky: Tým sa dokončí obvod cievok.

Common (Com): Pohybujúca sa časť, ktorá sa pripája k NO alebo NC.

Normálne uzavreté (NC): Pri vypnutí relé je pripojené k COM.

Normálne otvorené (č.): Pripojené k COM, keď je relé zapnuté.

Relé DPDT má dve sady týchto kontaktov, takže môžete ovládať dva obvody naraz. V tomto grafe môžete vidieť, ako sa porovnáva s ostatnými relé:

Kľúčové funkcie

S relé DPDT získate veľa flexibility. Tu je niekoľko dôvodov, prečo si môžete vybrať jeden pre svoj projekt:

Súčasne môžete ovládať dva samostatné obvody.

Každé relé má dva bežné vstupy a štyri výstupy.

Skvelé na zvrátenie smeru motora alebo prepínanie medzi zdrojmi energie.

Zvláda vysoký prúd a napätie, takže funguje pre väčšie zaťaženie.

Ponúka viac možností ako jednoduché prepínače ako SPST alebo SPDT.

Spoľahlivé a odolné modely, ktoré trvajú viac ako milión cyklov!

Mnoho relé je zapečatených, aby sa udržal prach a vlhkosť, takže dobre fungujú v tvrdých prostrediach.

Poznámka:Niektoré relé DPDT sú postavené pre extrémne podmienky, ako je letecký priestor alebo obrana, a dokážu zvládnuť náraz, vibrácie a tvrdé počasie.

DPDT reléový pinout

Identifikácia PIN

Keď sa pozriete na relé DPDT, uvidíte na spodku osem kolíkov. Každý špendlík má špeciálnu prácu. Ak chcete správne pripojiť svoje relé, musíte vedieť, ktorý špendlík robí čo. Takto ich môžete identifikovať:

PIN 7 a PIN 8 sú pre cievku. PIN 7 sa pripája k 0V (negatívny) a pin 8 sa pripája k +24 vdc (pozitívne). Toto povie relé, kedy prepínať.

Ďalších šesť kolíkov je určených pre dve sady kontaktov. Každá sada má spoločný (com), normálne uzavretý (NC) a normálne otvorený (nie) pin.

Môžete použiť multimeter na testovanie odporu cievok medzi kolíkmi 7 a 8. Ak dostanete čítanie, našli ste kolíky cievok.

Ak chcete nájsť kontaktné kolíky, skontrolujte kontinuitu. Keď je relé vypnuté, COM sa pripojí k NC PIN. Keď napájate cievku, COM sa pripojí k PIN.

Tip:Ak ho máte, vždy skontrolujte dataShet relé alebo „Dimenzie a Connection Schegram“. To vám pomôže priradiť každý kolík k jeho funkcii.

Tu je jednoduchý stôl, ktorý vám pomôže zapamätať si:

Interné prepínanie

Vo vnútri relé DPDT nájdete dva prepínače, ktoré spolupracujú. Keď odosielate napájanie na cievku, oba prepínače sa pohybujú súčasne.

Každý spínač má spoločný kolík, ktorý sa môže pripojiť k normálne zatvorenému alebo normálne otvorenému kontaktu. Cievka vytvára magnetické pole, ktoré ťahá kovovú armatúru. Táto armatúra presúva kontakty, takže môžete ovládať dva obvody naraz.

Môžete si na to myslieť takto: Relé pôsobí ako dva spínače SPDT (single Double Trow) vo vnútri jednej škatule. Keď zapnete cievku, obe spínače otočia k sebe. Z tohto dôvodu môžete zvrátiť motor alebo prepnúť dve zariadenia súčasne.

Diagramy čítania

Diagramy zapojenia uľahčujú pochopenie toho, ako pripojiť vaše relé. Väčšina diagramov zobrazuje relé ako škatuľu s ôsmimi kolíkmi. Kópové kolíky sú zvyčajne označené na jednej strane. Kontaktné kolíky sú zoskupené do párov pre každý stĺp.

Tu je jednoduchý diagram v textovej podobe:

[7] --- Coil --- [8]|| [2] [1] [3] [5] [4] [6] NC COM NO NC COM NO

Ľavá skupina (kolíky 1, 2, 3) je pre jeden obvod.

Správna skupina (kolíky 4, 5, 6) je pre druhý obvod.

PIN 7 a 8 sú pre cievku.

Poznámka:Ak sa niekedy cítite neistí, dvakrát skontrolujte údaje o relé. Schémy vám presne ukážu, ako sa kolíky vo vnútri pripoja.

Keď budete postupovať podľa týchto krokov, zakaždým správne prepojíte svoje relé DPDT. Urobte si čas, použite multimeter a vždy skontrolujte svoje pripojenia.

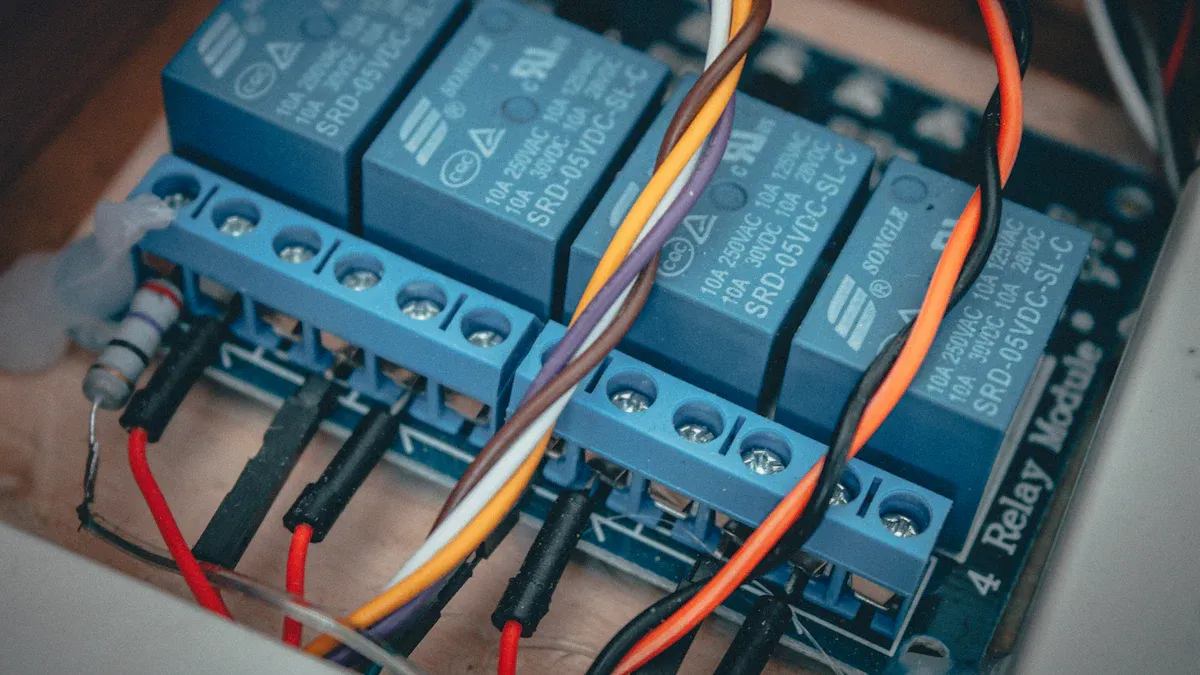

Zapojenie DPDT relé

Náradie

Predtým, ako začnete zapojiť, zbierajte všetko, čo potrebujete. Správne nástroje a materiály uľahčujú a bezpečnejšie prácu. Tu je praktický kontrolný zoznam:

Relé DPDT (uistite sa, že sa zhoduje s vašim napätím a aktuálnym potrebám)

Vodiče (vyberte správnu hrúbku pre svoje zaťaženie)

Zdroj napájania (batéria alebo napájací zdroj DC)

Skrutkovač alebo malé kliešte

Drôtový striptér a rezačka

Multimeter (na testovanie)

Spájkovanie železa a spájku (voliteľné, pre trvalé spojenia)

Slkovná doska alebo relé (pre ľahké prototypovanie)

Tranzistor alebo MOSFET (ak chcete regulovať relé pomocou mikrokontroléra)

Elektrická páska alebo zmrštiteľné hadičky

Tip:Pred spustením vždy skontrolujte údajový list svojho relé. To vám pomôže vyhnúť sa chybám zapojenia.

Zapojenie

Zapojenie relé DPDT môže vyzerať zložitejšie, ale môžete to urobiť krok za krokom. Poďme to rozobrať, aby ste mohli ľahko sledovať.

Cievkové terminály

Nájdite dva kolíky cievok na vašom štafete. Zvyčajne sú označené v prípade alebo v dataShete.

Pripojte jeden kolík cievky k pozitívnej strane vášho riadiaceho napätia (napríklad +5 v alebo +12 v).

Pripojte druhý kolík cievky k zemi (0V).

Ak používate mikrokontrolér (napríklad Arduino), nemôžete priamo pripojiť cievku. Cievka čerpá viac prúdu, ako zvládne mikrokontrolér. Ako prepínač použite tranzistor alebo MOSFET. Pripojte zberateľ tranzistora alebo odtok k jednému kolíku cievky a emitore alebo zdrojom k zemi. PIN mikrokontroléru sa pripája k základni tranzistora alebo bráne cez rezistor.

Vložte diódu (ako 1N4007) cez cievkové kolíky. Stripe na dióde smeruje k pozitívnej strane. Toto chráni váš obvod pred špičkami napätia, keď sa relé vypne.

Poznámka:Vždy skontrolujte hodnotenie napätia cievok a prúdu. Použitie nesprávneho napätia môže poškodiť relé alebo riadiaci obvod.

Bežné, NO, NC kontakty

Teraz môžete zapojiť stranu zaťaženia vášho relé. Každý pól má tri kolíky: spoločné (com), normálne otvorené (č.) A normálne uzavreté (NC).

Identifikujte dve sady kontaktov. Každá sada má Com, NO a NC PIN.

Pripojte zdroj napájania k kolíku COM prvej sady.

Pripojte svoje zariadenie (ako svetlo alebo motor) k kolíku bez kolíka, ak chcete, aby sa pri aktivácii relé zapínalo. Ak chcete zapnúť, použite špendlík NC, keď je relé vypnuté.

Opakujte kroky 2 a 3 pre druhú sadu kontaktov. Môžete ovládať druhé zariadenie alebo ho použiť na zvrátenie motora.

Pred vypnutím skontrolujte všetky pripojenia.

Tu je rýchly vizuálny sprievodca vo formulári zoznamu:

Zhromaždite svoje nástroje a materiály.

Identifikujte relé kolíky: dva Commons (COM), dva normálne otvorené (NO) a dva normálne uzavreté (NC).

Pripojte zdroj napájania k jednému spoločnému terminálu (COM).

Pripojte zaťaženie k jednému normálne otvorenému terminálu (č.).

V prípade potreby pripojte zaťaženie k normálne uzavretému terminálu (NC) pre „vždy zapnuté“, keď je relé vypnuté.

Opakujte druhú sadu kolíkov COM, NO a NC.

Profesionálny tip:Na testovanie použite doštičku alebo zásuvku relé. To vám umožní vykonať zmeny bez spájkovania.

Testovanierelé

Dokončili ste zapojenie, takže teraz je čas otestovať vaše nastavenie. Testovanie vám pomôže chytiť chyby skôr, ako pripojíte svoje skutočné zariadenia.

Vypnite ovládací obvod. Vypočujte si z relé „kliknite“. Tento zvuk znamená, že cievka funguje.

Na kontrolu kontaktov použite multimeter. Keď je relé vypnuté, PIN COM by sa mal pripojiť k NC PIN. Keď aktivujete relé, PIN COM by sa mal pripojiť k PIN.

Ak používate mikrokontrolér, nahrajte jednoduchý náčrt na zapnutie a vypnutie relé. Sledujte svoje zariadenie alebo indikátorové svetlo, aby ste zistili, či to funguje podľa očakávania.

Ak niečo nefunguje, vypnite napájanie a skontrolujte zapojenie. Uistite sa, že ste správne pripojili cievku a kontakty.

Pripomienka bezpečnosti:Keď je obvod napájaný, nikdy sa nedotýkajte živých drôtov alebo terminálov. Pred vykonaním zmien vždy odpojte energiu.

S týmito krokmi môžete s istotou drôtiť a testovať relé DPDT. Urobte si čas, sledujte každý krok a získate skvelé výsledky.

Aplikácie relé DPDT

Ovládať dva obvody

Môžete použiť relé DPDT na ovládanie dvoch rôznych zariadení súčasne. Predstavte si, že chcete zapnúť ventilátor a svetlo jedným tlačidlom.

Každé zariadenie pripojíte na svoju vlastnú sadu kontaktov na relé. Keď stlačíte tlačidlo, relé spína oba obvody spolu. Toto nastavenie funguje skvele pre projekty, v ktorých chcete automatizovať viac ako jednu vec naraz.

Túto metódu využíva mnoho projektov v reálnom svete. Napríklad niektorí ľudia vytvárajú reléové moduly, ktoré nechajú mikrokontrolér, podobne ako ESP32, zapnúť dve žiarovky alebo prepínať medzi ventilátorom a svetlom. Môžete vidieť indikátory LED, ktoré ukazujú, ktoré zariadenie je zapnuté. Tieto projekty dokazujú, aké ľahké je používať relé DPDT pre experimenty s inteligentnými domami alebo triedami.

Tip:Relé udržiava ovládaciu stranu (ako je váš mikrokontrolér alebo spínač) oddelený od strany vysokej energie (napríklad váš ventilátor alebo svetlo). Táto izolácia udržuje váš riadiaci obvod v bezpečí pred veľkými nárastmi alebo chybami.

Reverzný smer motora

Jeden z najchladnejších trikov, s ktorým môžete urobiťrelé DPDT je spätnésmer jednosmerného motora. Urobíte to vymenením vodičov, ktoré sa pripájajú k motoru. Keď aktivujete relé, zmení polaritu, takže motor sa točí opačným smerom. Je to ideálne pre projekty, ako sú robotické autá, okenné žalúzie alebo čokoľvek, čo sa musí pohybovať tam a späť.

Takto to funguje:

V normálnom stave relé sa motor točí jednosmerne.

Keď nabijete relé, kontakty sa otočia a motor sa točí opačným smerom.

Ľudia na fórach a sprievodcoch často zobrazujú toto nastavenie. Varujú vás, aby ste pred prepínaním pokynov vypli motor. To vám pomôže vyhnúť sa veľkým prúdom, ktoré by mohli poškodiť vaše časti. Niektorí stavitelia pridávajú ďalšie relé alebo manuálne prepínačy, aby získali väčšiu kontrolu. Iní používajú na zastavenie iskier a ochranu relé snubné obvody alebo diódy.

Túto metódu nájdete aj v mnohých sprievodcoch pre domácich majstrov. Napríklad jeden projekt Instructables ukazuje, ako prepojiť spínač vahadla DPDT, aby sa vrátil motor. Sprievodca radičom AllTrax vysvetľuje, ako reverzný stykač, ktorý funguje ako relé DPDT, bezpečne mení smer motora. Ukazuje tiež, ako zapojiť vysoké prúdové pripojenia a používať Snubber Diodes pre bezpečnosť.

Poznámka:Ak chcete ovládať relé pomocou mikrokontroléra, použite obvod ovládača. Tým sa váš mikrokontrolér udržuje v bezpečí a zaistí, aby relé získalo dostatok energie.

Prepnúť zdroje napájania

Môžete použiť relé DPDT na prepínanie medzi dvoma zdrojmi energie. Možno by ste chceli, aby váš projekt bežal na batériách, keď sa hlavná energia dostane. Do každej sady kontaktov pripojíte jeden zdroj napájania. Keď je relé vypnuté, vaše zariadenie používa prvý zdroj napájania. Keď zapnete relé, prepne na zálohu.

Toto nastavenie je bežné v záložných energetických systémoch, solárnych projektoch a dokonca aj v niektorých hračkách. Môžete ho tiež použiť na prepínanie medzi dvoma rôznymi zaťaženiami, ako je ventilátor a svetlo, s vizuálnymi ukazovateľmi, aby ste ukázali, ktorý z nich je aktívny.

Tu je tabuľka, ktorá ukazuje, ako relé DPDT fungujú v testoch v reálnom svete:

Získate bezpečné prepínanie a dlhú životnosť, dokonca aj s tvrdými zaťaženiami. Relé tiež udržiava vaše ovládacie a zaťažovacie obvody oddelené, takže sa nemusíte báť miešania signálov alebo spôsobujúcich šortky.

Profesionálny tip:Niektoré relé DPDT majú funkciu zachytávania. To znamená, že zostávajú na svojej poslednej pozícii aj po odstránení energie. Iní nie sú pri zániku a pri vypnutí energie sa vracajú do svojho predvoleného stavu. Vyberte typ, ktorý najlepšie vyhovuje vášmu projektu.

Bezpečnosť a osvedčené postupy

Bezpečný manipulácia

Chcete, aby vaše štafetové projekty bezpečne fungovali zakaždým. Dobré návyky vám pomáhajú vyhnúť sa nehodám a udržiavať plynulé obvody. Tu je niekoľko dôležitých bezpečnostných krokov, ktoré by ste mali vždy riadiť:

Utiahnite všetky skrutky do pravého krútiaceho momentu. Voľné skrutky môžu spôsobiť teplo a dokonca aj pálenie.

Dvojito skontrolujte polaritu vašich pripojení. Nesprávna polarita môže pokaziť prepínanie.

Nikdy nepadajte ani rozoberte relé. To to môže rozbiť alebo spôsobiť šok elektrického.

Držte relé od silných magnetov. Silné magnetické polia môžu spôsobiť nebezpečné oblúky alebo problémy s izoláciou.

Používajte relé iba v rámci rozsahu napätia. Príliš veľa napätia ho môže vyhorieť.

Nahraďte relé podľa pravidelného rozvrhu. Staré relé môžu zlyhať a spôsobiť problémy s oblúkom.

Nepoužívajte ani ukladajte relé vo vákuu. To môže poškodiť tesnenie.

Vyhnite sa príliš rýchlemu zapínaniu a vypnutiu relé. Rýchle cykly môžu prehriať cievku.

Použite napájací zdroj s nízkym zvlnením. Vysoké vlnenie môže spôsobiť hučanie alebo výkyvy napätia.

Nikdy neprekonajte maximálne napätie alebo prúd. Príliš veľa môže spôsobiť oblúky alebo pálenie.

Používajte iba relé v rámci svojich kontaktných hodnotení. Induktívne zaťaženia opotrebujú relé rýchlejšie.

Držte relé mimo vody, chemikálií a oleja. Môžu korodovať alebo poškodiť relé.

Pred dotykom alebo vymenením relé vždy vypnite napájanie a skontrolujte zvyšné napätie.

Použite správnu izoláciu a zakryte vodiče, aby ste udržali všetko v bezpečí.

⚡ Tip:Vždy si prečítajte dataShet pre svoje relé. Hovorí vám o bezpečných limitoch a najlepších spôsoboch ich použitia.

Vyhýbanie sa chybám

Väčšinu problémov môžete zabrániť kontrole svojej práce skôr, ako sa zapojíte. Tu je niekoľko bežných chýb a ako sa im vyhnúť:

Miešanie cievky a kontakt s kolíkmi. Označte svoje vodiče alebo použite diagram.

Zabudnite na diódu Flyback pri použití mikrokontroléra. To môže poškodiť vašu dosku.

Pomocou nesprávneho napätia alebo prúdu. Vždy priraďte svoje relé k zdroju napájania a načítania.

Nekontrolujte voľné drôty. Jemne ťahajte na každý drôt, aby ste sa uistili, že je v bezpečí.

Preskočenie testovacieho kroku. Pred pridaním vašich skutočných zariadení použite multimeter na kontrolu pripojení.

🛑 Poznámka:Ak niekedy cítite pálenie alebo uvidíte dym, okamžite vypnite napájanie a skontrolujte svoje zapojenie.

Spoľahlivá prevádzka

Chcete, aby vaše relé vydržalo dlho a pracovalo zakaždým, keď ho potrebujete. Výrobcovia testujú relé v mnohých ohľadoch, aby sa ubezpečili, že sú spoľahlivé. Tu je rýchly pohľad na to, ako to robia:

Relé používajú pre kontakty silné materiály, ako je oxid kadmia striebra. Majú tiež izoláciu a vzduchové medzery, aby boli obvody oddelené. Mnoho relé trvá až 10 miliónov cyklov, ak ich používate správnym spôsobom. Podľa vyššie uvedených tipov vám pomôže vyťažiť maximum z vášho relé a udržiava vaše projekty v bezpečí.

Riešenie problémov

Problémy s zapojením

Problémy s zapojením sa na vás môžu preniknúť, ale nájdete ich opatrným prístupom. Začnite rozbitím okruhu na menšie časti. Pozrite sa na zaťaženie (ako ventilátor), vodiče medzi záťažou a relé, samotné zapojenie relé a vodiče od poistky po relé. To uľahčuje zistenie, kde sa veci pokazí.

Postupujte podľa týchto krokov a vystopujte problémy s zapojením:

Rozdeľte svoj obvod do sekcií: načítať,zapojenie do relé, zapojenie relé a zapojenia z poistky.

Vymieňajte diely, ako napríklad použitie iného ventilátora, aby ste zistili, či problém zostane alebo zmizne.

Skontrolujte poškodenie všetkých drôtov a terminálov relé. Vyhľadajte izoláciu, ktorá bola strkaná, treť alebo stlačená skrutkami.

Vytiahnite relé z jeho držiaka. Niekedy nájdete skryté poškodenie, ako je roztrhaná páska alebo terminály, ktoré sa dotýkajú kovu.

Sledujte každý drôt, najmä tam, kde prechádza tesnými škvrnami alebo v blízkosti pohyblivých častí. Narezajte káblové kravaty a otvorte hadičky, ak potrebujete skontrolovať skryté prestávky.

Na testovanie kontinuity a napätia v rôznych bodoch použite digitálny multimeter.

Prepracujte každú časť krok za krokom, rovnako ako sledovanie vývojového diagramu.

🔎 Tip:Vždy hľadajte voľné drôty alebo príznaky opotrebenia. Starostlivá kontrola vám šetrí čas neskôr.

Chybné relé

Samotné relé niekedy spôsobuje problémy. Problémy by ste mohli vidieť, ak bolo relé zhruba zrušené alebo spracované zhruba. Dokonca aj tvrdý náraz počas prepravy môže spôsobiť poškodenie vo vnútri. Ak sa dostane voda alebo prach, relé môže fungovať iba niekedy alebo vôbec. Ohnuté alebo voľné terminály môžu tiež zastaviť prácu vpravo relé.

Tu je to, čo môžete urobiť, aby ste skontrolovali zlé relé:

Vyhľadajte praskliny, priehlbiny alebo ohnuté kolíky v puzdre na štafety.

Ak máte, otestujte izoláciu relé pomocou testera HI-Pot. Toto kontroluje skryté šortky.

Zmerajte odpor cievok pomocou multimetra. Ak nedostanete žiadne čítanie alebo zvláštnu hodnotu, cievka môže byť prerušená.

Otestujte relé kontakty spustením relé s pravým napätím a prúdom. Vyskúšajte najmenej 6 V DC a 100 mA, ale 12 V DC a 500MA fungujú ešte lepšie.

Vypočujte si zvuky bzučania alebo kliknutia. Ak relé bzučí alebo neklikne, môže mať problém s kontaktom.

Neverte iba Ohm-meter alebo logickú sondu na testovanie kontaktov. Tieto nástroje niekedy chýbajú problémy.

⚠️ Poznámka:Pri manipulácii so relé môžu zmiznúť prerušované poruchy relé. Ak máte podozrenie na problémy, vždy to otestujte vo svojom skutočnom obvode.

Tipy na výkon

Chcete, aby vaše relé zakaždým fungovalo hladko. Tu je niekoľko tipov, ako udržiavať váš obvod v prevádzke:

Použite správne napätie a prúd pre svoje relé. Príliš veľa alebo príliš málo môže spôsobiť problémy.

Udržujte svoje zapojenie elegantné a bezpečné. Voľné vodiče môžu spôsobiť náhodné zlyhania.

Nahraďte relé, ktoré ukazujú známky opotrebenia, ako sú pittované kontakty alebo slabé zvuky kliknutia.

Vyvarujte sa príliš rýchlo zapnutia a vypnutia relé. Dajte mu chvíľku na usadenie sa medzi cyklami.

Skladujte relé v suchom a čistom mieste, aby ste zabránili hrdze alebo korózii.

Otestujte svoje relé v skutočných pracovných podmienkach, nielen na lavičke.

🛠️ Profesionálny tip:Udržujte náhradné relé po ruke. Výmena nového je často najrýchlejším spôsobom, ako potvrdiť problém.

Naučili ste sa, ako drôt, testovať a používať relé na ovládanie obvodov. Vždy skontrolujte svoje pripojenia a použite nemagnetické materiály, keď sa chcete vyhnúť rušeniu. Udržujte svoj pracovný priestor organizovaný a káble upratajú, aby ste zabránili hluku. Vyskúšajte nové nastavenia, napríklad obrátenie motora alebo zdroje prepínania energie. Ak chcete ísť ďalej, pozrite sa na pokročilé projekty, ktoré používajú relé v experimentoch s tienením alebo diaľkovým monitorovaním. Zostaňte zvedaví a pokračujte v budovaní!

Často

Ako viete, či funguje vaše relé DPDT?

Vypočujte si kliknutie, keď napájate cievku. Môžete tiež použiť multimeter na kontrolu, či sa spoločný kolík pripája k kolíku NO, keď sa relé zapne. Ak sa nič nezmení, dvakrát skontrolujte svoje zapojenie.

Môžete použiť relé DPDT s Arduino?

Áno, môžete! Na riadenie relé použite tranzistor alebo MOSFET, pretože kolík Arduino nemôže dodávať dostatok prúdu. Nezabudnite pridať diódu Flyback cez cievku relé pre ochranu.

Čo sa stane, ak zapojíte cievku dozadu?

Väčšina relé DPDT funguje dobre v oboch smeroch, pokiaľ nemajú zabudovanú diódu. Ak má vaše relé diódu, zapojenie dozadu môže poškodiť diódu alebo váš obvod. Pred pripojením vždy skontrolujte dataShet.

Koľko prúdu môže rukoväť relé DPDT?

Skontrolujte maximálny aktuálny hodnotenia na základe údajov o relé. Mnoho relé DPDT sa zaoberá 5 až 15 AMP. Nikdy neprekračujte tento limit, alebo by ste mohli spáliť kontakty alebo spôsobiť zlyhanie relé.

Prečo je vaše relé horúce?

Horúce relé zvyčajne znamená, že prevádzkujete príliš veľa prúdu alebo používate nesprávne napätie. Uistite sa, že vaše zaťaženie zodpovedá hodnoteniam relé. Ak sa relé stále zahreje, vymeňte ho za vyššie hodnotené.

Môžete zvrátiť motor iba jedným relé DPDT?

Áno! Pripojte motor k kontaktom relé tak, aby prehodenie relé zamieňalo polaritu. Vďaka tomu sa motor točí v opačnom smere. Pred prepnutím vždy vypnite motor, aby ste predišli poškodeniu.

Aký je rozdiel medzi zaisťovacími a netvrdzujúcimi relé DPDT?

Zápasové relé zostáva v jeho poslednej polohe aj po odstránení energie. Keď sa napájanie vypne, vráti sa do svojho predvoleného stavu, ktorý sa vráti do svojho predvoleného stavu. Vyberte typ, ktorý vyhovuje potrebám vášho projektu.

Potrebujete používať obe sady kontaktov?

Nie, nemusíte používať obe sady. Ak váš projekt potrebuje prepnúť jeden obvod, môžete použiť iba jednu sadu. Druhá sada zostane nevyužitá a nebude mať vplyv na to, ako relé funguje.
